ADAPTEC, INC.
AVA-1505
|
| |
|
Data bus: |
16-bit ISA |
|
Size: |
Half-length, full-height card |
|
Hard drive supported: |
Up to seven SCSI devices |
|
Floppy drives supported: |
None |
|

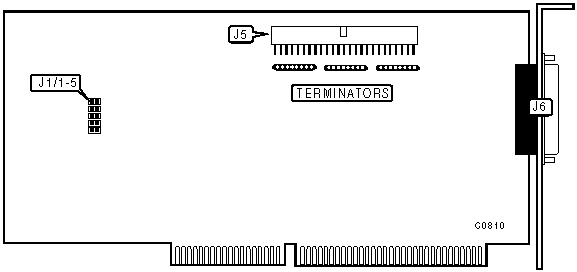

CONNECTIONS | |
|
Function |
Location |
|
50-pin SCSI connector - external |
J5 |
|
50-pin SCSI connector - internal |
J6 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
Adapter I/O address is 340h |
J1/1 |
open |
|
Adapter I/O address is 140h |
J1/1 |
closed | |
|
INTERRUPT SELECTION | |||||
|
IRQ |
J1/2 |
J1/3 |
J1/4 |
J1/5 | |
| » |
11 |
open |
closed |
open |
open |
|
9 |
open |
open |
open |
closed | |
|
10 |
open |
open |
closed |
open | |
|
12 |
closed |
open |
open |
open | |
|
MISCELLANEOUS TECHNICAL NOTES |
|
Only single-ended devices are supported. When connecting both external & internal devices to AVA-1505 remove terminators. |
