ATRONICS INTERNATIONAL, INC.
ATI IDEAL-PCI IDE
|
| |
|
Data bus: |
32-bit PCI |
|
Size: |
Half-length, full-height card |
|
Hard drive supported: |
Four IDE(AT) and EIDE drives |
|
Floppy drives supported: |
None |
|

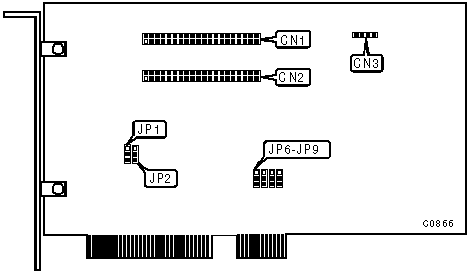

CONNECTIONS | |
|
Function |
Location |
|
40-pin primary IDE(AT) connector |
CN1 |
|
40-pin secondary EIDE(AT) connector |
CN2 |
|
4-pin connector - drive active LED |
CN3 |
|
IDE INTERFACE ADDRESS SELECTION | ||||
|
Primary IDE Address |
Secondary IDE Address |
JP1 |
JP2 | |
| » |
1FXh |
17Xh |
pins 1 & 2 closed |
pins 2 & 3 closed |
|
1FXh |
reserved |
pins 1 & 2 closed |
pins 1 & 2 closed | |
|
17Xh |
Disabled |
pins 2 & 3 closed |
pins 2 & 3 closed | |
|
Disabled |
Disabled |
pins 2 & 3 closed |
pins 1 & 2 closed | |
|
PCI INTERRUPT SELECTION FOR PRIMARY IDE | |||||
|
INT |
JP6/pins 1 & 2 |
JP7/pins 1 & 2 |
JP8/pins 1 & 2 |
JP9/pins 1 & 2 | |
| » |
A |
closed |
open |
open |
open |
|
B |
open |
closed |
open |
open | |
|
C |
open |
open |
closed |
open | |
|
D |
open |
open |
open |
closed | |
|
PCI INTERRUPT SELECTION FOR SECONDARY IDE | ||||
|
INT |
JP6/pins 2 & 3 |
JP7/pins 2 & 3 |
JP8/pins 2 & 3 |
JP9/pins 2 & 3 |
|
A |
closed |
open |
open |
open |
|
B |
open |
closed |
open |
open |
|
C |
open |
open |
closed |
open |
|
D |
open |
open |
open |
closed |
