CONTROL CONCEPTS, INC.
16-BIT COMBINATION SCSI, IDE, AND FLOPPY HOST BUS ADAPTER AND CONTROLLER
|
| |
|
Data bus: |
16-bit ISA |
|
Size: |
Full-length card |
|
Hard drive supported: |
One IDE drive, up to seven SCSI drives |
|
Floppy drives supported: |
320KB, 360KB, 720KB, 1.2MB, 1.44MB |
|

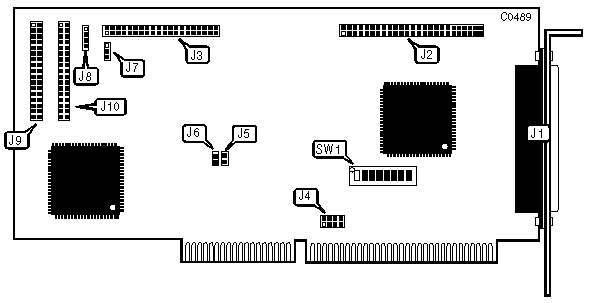

CONNECTIONS | |
|
Function |
Location |
|
External SCSI interface |
J1 |
|
Internal SCSI interface |
J2 |
|
IDE interface |
J3 |
|
IDE interface LED |
J8 |
|
Floppy drive interface 1 |
J9 |
|
Floppy drive interface 2 |
J10 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
Factory configured - do not alter |
J4 |
N/A |
| » |
IDE interface enabled |
J5 |
Open |
|
IDE interface disabled |
J5 |
Closed | |
| » |
Floppy drive interface enabled |
J6 |
Open |
|
Floppy drive interface disabled |
J6 |
Closed | |
| » |
Factory configured - do not alter |
J7 |
N/A |
| » |
Control Concepts compatibility mode enabled |
SW1/8 |
Open |
|
Standard compatibility mode enabled |
SW1/8 |
Closed | |
|
SCSI BOARD ADDRESS SELECT | ||||
|
Starting Address |
Ending Address |
SW1/1 |
SW1/2 |
SW1/3 |
|
CC000h |
CFFFFh |
Off |
Off |
Off |
|
D0000h |
D3FFFh |
On |
Off |
Off |
|
D4000h |
D7FFFh |
Off |
On |
Off |
|
D8000h |
DBFFFh |
On |
On |
Off |
|
DC000h |
DFFFFh |
Off |
Off |
On |
|
C4000h |
C7FFFh |
On |
Off |
On |
|
C8000h |
CBFFFh |
Off |
On |
On |
|
Disabled |
Disabled |
On |
On |
On |
|
I/O ADDRESS SELECT | ||
|
Address |
SW1/4 | |
| » |
1E0h - 1EFh |
Off |
|
3E0h - 3EFh |
On | |
|
SCSI ID SELECT | |||
|
Number |
SW1/5 |
SW1/6 |
SW1/7 |
|
0 |
On |
On |
On |
|
1 |
Off |
On |
On |
|
2 |
On |
Off |
On |
|
3 |
Off |
Off |
On |
|
4 |
On |
On |
Off |
|
5 |
Off |
On |
Off |
|
6 |
On |
Off |
Off |
|
7 |
Off |
Off |
Off |
