GSI, INC.
MODEL 32
|
| |
|
Data bus: |
16-bit, ISA |
|
Size: |
Half-length, full-height card |
|
Hard drive supported: |
Two IDE (AT) Interface drives |
|
Floppy drives supported: |
Four 360KB, 720KB, 1.2MB, 1.44MB, or 2.88MB drives |
|

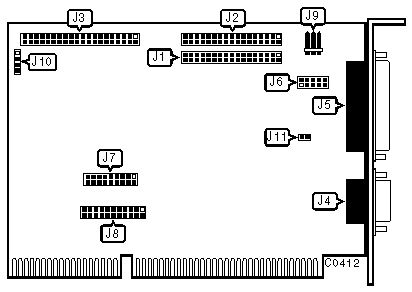

CONNECTIONS | |
|
Function |
Location |
|
34-pin control cable connector - regular floppy drive |
J1 |
|
34-pin control cable connector - regular/2.88MB floppy drive |
J2 |
|
40-pin IDE(AT) Interface connector |
J3 |
|
10-pin serial port (COM1/2/3) - external |
J4 |
|
25-pin parallel port (LPT1/2/3) - external |
J5 |
|
10-pin serial port (COM2/3/4) - internal |
J6 |
|
5-pin connector - DC power |
J9 |
|
4-pin connector - Drive active LED |
J10 |
|
SERIAL PORT 1 (J4) CONFIGURATION | |||
|
LPT |
J7/jumper 1 |
J7/jumper 2 | |
| » |
COM1 |
closed |
closed |
|
COM2 |
open |
closed | |
|
COM3 |
closed |
open | |
|
Disabled |
open |
open | |
|
SERIAL PORT 2 (J6) CONFIGURATION | |||
|
LPT |
J7/jumper 3 |
J7/jumper 4 | |
|
COM2 |
closed |
closed | |
| » |
COM3 |
open |
closed |
|
COM4 |
closed |
open | |
|
Disabled |
open |
open | |
|
PARALLEL PORT (J5) CONFIGURATION | |||
|
LPT |
J7/jumper 5 |
J7/jumper 6 | |
| » |
LPT1 (3BCh) |
closed |
closed |
|
LPT2 (378h) |
open |
closed | |
|
LPT3 (278h) |
closed |
open | |
|
Disabled |
open |
open | |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
Hard drive port address is 1F0-1F7h |
J7/jumper 7 |
closed |
|
Floppy drive port address is 3F0-3F7h | |||
|
Hard drive port address is 170-177h |
J7/jumper 7 |
open | |
|
Floppy drive port address is 370-377h | |||
| » |
Parallel port is bi-directional |
J11 |
open |
|
Parallel port is uni-directional |
J11 |
closed | |
|
BIOS ADDRESS | |||
|
Address |
J7/jumper 8 |
J7/jumper 9 | |
|
C800-C9FFh |
closed |
closed | |
| » |
D000-D1FFh |
open |
closed |
|
D800-D9FFh |
closed |
open | |
|
E000-E1FFh |
open |
open | |
|
SERIAL PORT 1 (J4) INTERRUPT REQUEST | ||||
|
IRQ |
J8/jumper 1 |
J8/jumper 2 |
J8/jumper 3 | |
|
3 |
open |
closed |
open | |
| » |
4 |
closed |
open |
open |
|
9 |
open |
open |
closed | |
|
Disabled |
open |
open |
open | |
|
SERIAL PORT 2 (J6) INTERRUPT REQUEST | ||||
|
IRQ |
J8/jumper 4 |
J8/jumper 5 |
J8/jumper 6 | |
| » |
3 |
closed |
open |
open |
|
9 |
open |
closed |
open | |
|
10 |
open |
open |
closed | |
|
Disabled |
open |
open |
open | |
|
PARALLEL PORT (J5) INTERRUPT REQUEST | ||||
|
IRQ |
J8/jumper 7 |
J8/jumper 8 |
J8/jumper 9 | |
|
5 |
open |
closed |
open | |
| » |
7 |
closed |
open |
open |
|
9 |
open |
open |
closed | |
|
Disabled |
open |
open |
open | |
|
HARD DRIVE INTERRUPT REQUEST | |||
|
IRQ |
J8/jumper 10 |
J8/jumper 11 | |
| » |
14 |
closed |
open |
|
15 |
open |
closed | |
