LONGSHINE MICROSYSTEM, INC.
LCS-6821N-H
|
|
Data bus: 8-bit, ISA
Size: Half-length, full-height card
Hard Drives Supported: Two SCSI drives, up to 5 other SCSI devices
Floppy Drives Supported: None
|

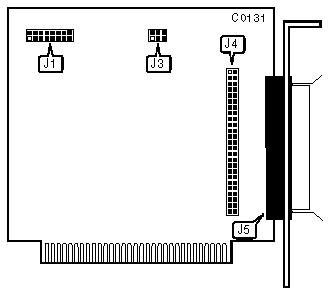

CONNECTIONS | |
|
Function |
Location |
|
50-pin SCSI connector - internal |
J4 |
|
50-pin SCSI connector - external |
J5 |
|
DRIVE SELECT | ||||
|
Drive |
J1/jumper 3 |
J1/jumper 4 |
J1/jumper 5 | |
|
Drive select 0 |
closed |
closed |
closed | |
|
Drive select 1 |
closed |
closed |
open | |
|
Drive select 2 |
closed |
open |
closed | |
|
Drive select 3 |
closed |
open |
open | |
|
Drive select 4 |
open |
closed |
closed | |
|
Drive select 5 |
open |
closed |
open | |
|
Drive select 6 |
open |
open |
closed | |
| » |
Drive select 7 |
open |
open |
open |
|
BIOS ADDRESS | ||||
|
Address |
J3/jumper 1 |
J3/jumper 2 |
J3/jumper 3 | |
| » |
DC00h |
open |
open |
closed |
|
D800h |
open |
open |
open | |
|
E000h |
open |
closed |
open | |
|
E400h |
open |
closed |
closed | |
|
C800h |
closed |
open |
open | |
|
CC00h |
closed |
open |
closed | |
|
D000h |
closed |
closed |
open | |
|
D400h |
closed |
closed |
closed | |
|
MISCELLANEOUS TECHNICAL NOTES |
|
J1/jumper 1-2, 6-8 are factory configured - do not alter. |
