INITIO CORPORATION
INI-6102
|
Data Bus |
16-bit ISA |
|
Card Size |
Half-length, full-height card |
|
Hard Drives supported |
Up to 7 SCSI devices |
|
Floppy drives supported |
None |
|

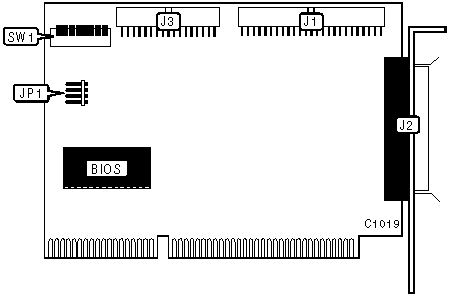

CONNECTIONS | |||
|
Function |
Location |
Function |
Location |
|
50-pin SCSI connector - internal |
J1 |
34-pin cable connector - floppy drive |
J3 |
|
50-pin SCSI connector - external |
J2 |
4-pin connector - drive active LED |
JP1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Floppy drive interface enabled |
SW1/8 |
On |
|
Floppy drive interface disabled |
SW1/8 |
Off | |
| » |
PnP configuration (Plug and Play) enabled |
SW1/7 |
Off |
|
PnP configuration disabled |
SW1/7 |
On | |
|
BIOS ADDRESS SELECTION (PNP DISABLED) | |||||
|
Address |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 | |
| » |
C8000h |
Off |
Off |
Off |
Off |
|
CC000h |
On |
Off |
Off |
Off | |
|
D0000h |
Off |
On |
Off |
Off | |
|
D4000h |
On |
On |
Off |
Off | |
|
D8000h |
Off |
Off |
On |
Off | |
|
DC000h |
On |
Off |
On |
Off | |
|
Non-bootable |
Off |
On |
On |
Off | |
|
Test mode |
On |
On |
On |
Off | |
|
BIOS ADDRESS SELECTION (PNP ENABLED) | |||||
|
Address |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 | |
| » |
C8000h |
Off |
Off |
Off |
On |
|
CC000h |
On |
Off |
Off |
On | |
|
D0000h |
Off |
On |
Off |
On | |
|
D4000h |
On |
On |
Off |
On | |
|
D8000h |
Off |
Off |
On |
On | |
|
DC000h |
On |
Off |
On |
On | |
|
BIOS disable |
Off |
On |
On |
On | |
|
Test mode |
On |
On |
On |
On | |
|
ISA I/O ADDRESS SELECTION | ||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 | |
|
130-13Fh |
Off |
On |
Off | |
|
140-14Fh |
On |
On |
Off | |
|
230-23Fh |
Off |
Off |
On | |
|
240-24Fh |
On |
Off |
On | |
| » |
330-33Fh |
Off |
Off |
Off |
|
340-34Fh |
On |
Off |
Off | |
|
Test mode |
On |
On |
On | |
|
Note: Address 330-33Fh is the default when PNP is disabled. | ||||
