MICRO-STAR INTERNATIONAL CO., LTD.
MS-3805 PCI NCR SCSI CARD REV. 1
|
| |
|
Data bus: |
32-bit PCI |
|
Size: |
Half-length, Full-height card |
|
Hard drive supported: |
Up to fourteen SCSI devices |
|
Floppy drives supported: |
None |
|

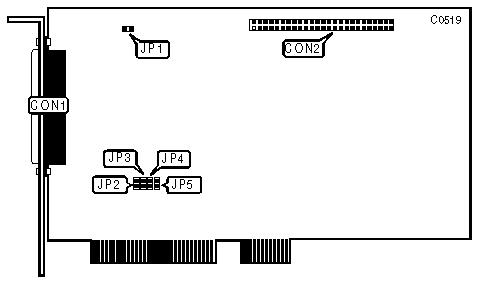

CONNECTIONS | |
|
Function |
Location |
|
50-pin SCSI connector - external |
CON1 |
|
50-pin SCSI connector - internal |
CON2 |
|
PCI INTERRUPT CONFIGURATION | ||||
|
Setting |
JP2 |
JP3 |
JP4 |
JP5 |
|
INTRA |
closed |
N/A |
N/A |
N/A |
|
INTRB |
N/A |
closed |
N/A |
N/A |
|
INTRC |
N/A |
N/A |
closed |
N/A |
|
INTRD |
N/A |
N/A |
N/A |
closed |
|
FACTORY CONFIGURED SETTINGS | |
|
Jumper |
Setting |
|
JP1 |
closed |
