MAYNARD ELECTRONICS
4100M
|
| |
|
Data bus: |
8-bit, ISA |
|
Size: |
Half-length, full-height card |
|
Hard drive supported: |
N/A |
|
Floppy drives supported: |
None |
|

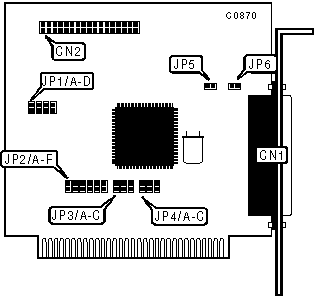

CONNECTIONS | |
|
Function |
Location |
|
25-pin connector - tape drive connector - external |
CN1 |
|
34-pin connector - tape drive connector - internal |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
Factory configured - do not alter |
JP5 |
closed |
| » |
Factory configured - do not alter |
JP6 |
closed |
|
DMA CHANNEL SELECTION | |||||||
|
DMA |
JP3/A |
JP3/B |
JP3/C |
JP4/A |
JP4/B |
JP4/C | |
| » |
2 |
open |
closed |
open |
open |
closed |
open |
|
1 |
closed |
open |
open |
closed |
open |
open | |
|
3 |
open |
open |
closed |
open |
open |
closed | |
|
INTERRUPT SELECTION | |||||||
|
IRQ |
JP2/A |
JP2/B |
JP2/C |
JP2/D |
JP2/E |
JP2/F | |
| » |
6 |
open |
closed |
open |
open |
open |
open |
|
2 |
open |
open |
open |
open |
open |
closed | |
|
3 |
open |
open |
open |
open |
closed |
open | |
|
4 |
open |
open |
open |
closed |
open |
open | |
|
5 |
open |
open |
closed |
open |
open |
open | |
|
7 |
closed |
open |
open |
open |
open |
open | |
|
I/O ADDRESS SELECTION | |||||
|
Address |
JP1/A |
JP1/B |
JP1/C |
JP1/D | |
| » |
3F0-3F7h |
closed |
open |
open |
open |
|
370-377h |
open |
open |
closed |
open | |
|
3E0-3E7h |
open |
closed |
open |
open | |
|
360-367h |
open |
open |
open |
