OLIVETTI
ASC-2 (EXM3A)
|
|
|
Data bus: |
16-bit, ISA |
|
Size: |
Half-length, full-height card |
|
Hard drive supported: |
Up to seven SCSI devices |
|
Floppy drives supported: |
None |
|

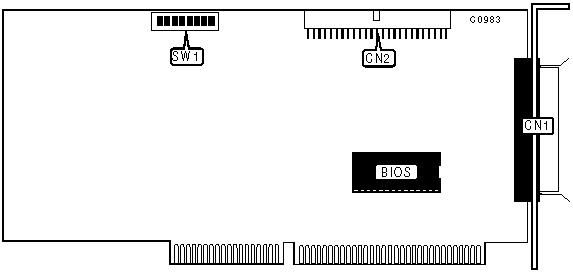

CONNECTIONS | |
|
Function |
Location |
|
SCSI drive interface (50 pin) internal |
CN1 |
|
SCSI drive interface (50 pin) external |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Location |
Setting | |
| » |
SCSI Terminators controlled by software |
SW1/1 |
Off |
|
SCSI Terminators configured without software |
SW1/1 |
On | |
| » |
Factory configured - do not alter |
SW1/5 |
N/A |
|
SCSI PORT ADDRESS CONFIGURATION | |||
|
Address |
SW1/2 |
SW1/3 |
SW1/4 |
|
130-133h |
Off |
Off |
On |
|
134-137h |
On |
Off |
On |
|
230-233h |
Off |
On |
Off |
|
234-237h |
On |
On |
Off |
|
330-333h |
Off |
Off |
Off |
|
334-337h |
On |
Off |
Off |
|
BIOS ADDRESS CONFIGURATION | |||
|
Address |
SW1/6 |
SW1/7 |
SW1/8 |
|
C8000h |
Off |
On |
On |
|
CC000h |
On |
Off |
On |
|
D0000h |
Off |
Off |
On |
|
D4000h |
On |
On |
Off |
|
D8000h |
Off |
On |
Off |
|
DC000h |
Off |
Off |
Off |
|
Disabled |
On |
On |
On |
|
MISCELLANEOUS TECHNICAL NOTES |
|
The location of first switch setting on SW1 is not available. |
