MYLEX
BT-545C
|
Card Type |
Hard drive controller card |
|
Hard Drives supported |
Up to 7 SCSI devices |
|
Floppy drives supported |
Two 360KB, 720KB, 1.2MB, 1.44MB drives |
|
Data Bus |
32-bit EISA |
|
Card Size |
Half-length, full-height card |
|

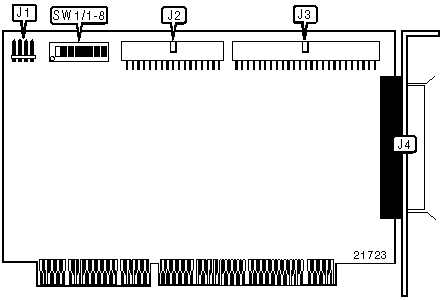

CONNECTIONS | |||
|
Function |
Location |
Function |
Location |
|
4-pin connector - drive active LED |
J1 |
50-pin SCSI connector - internal |
J3 |
|
34-pin floppy drive connector |
J2 |
50-pin SCSI connector - external |
J4 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter |
SW1/4 |
N/A |
| » |
Floppy drive enabled |
SW1/8 |
On |
|
Floppy drive disabled |
SW1/8 |
Off | |
|
PORT ADDRESS SELECTION | ||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 | |
|
130h |
On |
On |
Off | |
|
134h |
Off |
On |
Off | |
|
230h |
On |
Off |
On | |
|
234h |
Off |
Off |
On | |
| » |
330h |
On |
On |
On |
|
334h |
Off |
On |
On | |
|
N/A |
N/A |
Off |
Off | |
|
BIOS ADDRESS SELECTION | ||||
|
Address |
SW1/5 |
SW1/6 |
SW1/7 | |
|
C8000h |
Off |
On |
Off | |
|
CC000h |
On |
On |
Off | |
|
D0000h |
Off |
Off |
On | |
|
D4000h |
On |
Off |
On | |
|
D8000h |
Off |
On |
On | |
| » |
DC000h |
On |
On |
On |
|
Disabled |
N/A |
Off |
Off | |
