OLIVETTI
G0579 (EFP-2)
|
Card Type |
Hard drive controller card |
|
Maximum Onboard Memory |
Unidentified |
|
Hard Drives supported |
Up to 15 SCSI devices |
|
Floppy drives supported |
None |
|
Data Bus |
32-bit EISA |
|
Card Size |
Full-length, full-height card |
|

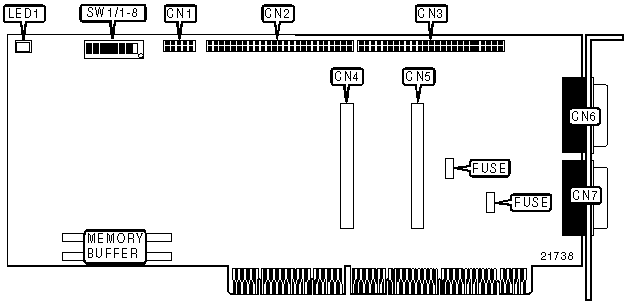

CONNECTIONS | |||
|
Function |
Location |
Function |
Location |
|
Serial port - internal |
CN1 |
Piggy back board connector |
CN5 |
|
50-pin SCSI connector channel 2 - internal |
CN2 |
50-pin SCSI connector channel 2 - external |
CN6 |
|
50-pin SCSI connector channel 1 - internal |
CN3 |
50-pin SCSI connector channel 1 - external |
CN7 |
|
Piggy back board connector |
CN4 | ||
|
USER CONFIGURABLE SETTINGS | ||
|
Function |
Label |
Position |
|
Diagnostic mode enabled |
SW1/8 |
On |
|
D Diagnostic mode disabled |
SW1/8 |
Off |
|
SCSI CHANNEL 1 HOST SELECTION | ||
|
Setting |
SW1/1 |
SW1/8 |
|
ID7 (mono host) |
On |
Off |
|
ID6 (dual host) |
Off |
Off |
|
SCSI CHANNEL 2 HOST SELECTION | ||
|
Setting |
SW1/2 |
SW1/8 |
|
ID7 (mono host) |
On |
Off |
|
ID6 (dual host) |
Off |
Off |
|
SCSI CHANNEL 1 MIRRORING SELECTION | ||||
|
Mirroring |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/8 |
|
0 pairs |
On |
Off |
Off |
Off |
|
1 pair |
On |
On |
Off |
Off |
|
2 pairs |
On |
Off |
On |
Off |
|
3 pairs |
On |
On |
On |
Off |
|
SCSI CHANNEL 2 MIRRORING SELECTION | ||||
|
Mirroring |
SW1/3 |
SW1/6 |
SW1/7 |
SW1/8 |
|
0 pairs |
On |
Off |
Off |
Off |
|
1 pair |
On |
On |
Off |
Off |
|
2 pairs |
On |
Off |
On |
Off |
|
3 pairs |
On |
On |
On |
Off |
|
DUAL MIRRORING SELECTION | ||||||
|
Mirroring |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
1 pairs |
Off |
On |
Off |
Off |
Off |
Off |
|
2 pairs |
Off |
Off |
On |
Off |
Off |
Off |
|
3 pairs |
Off |
On |
On |
Off |
Off |
Off |
|
4 pairs |
Off |
Off |
Off |
On |
Off |
Off |
|
5 pairs |
Off |
On |
Off |
On |
Off |
Off |
|
6 pairs |
Off |
Off |
On |
On |
Off |
Off |
|
MISCELLANEOUS TECHNICAL NOTES |
|
Adapter is supported only in ESC-1 and ESC-2 compatibility modes. Adapter is a RAID controller and supports only hard drives. |
