STORAGE DIMENSIONS
SDC-801
Data bus: 8-bit, PC/XT, PC/AT
Size: Half-length, full-height card
Hard drives supported: Up to seven SCSI devices
Floppy drives supported: None
|

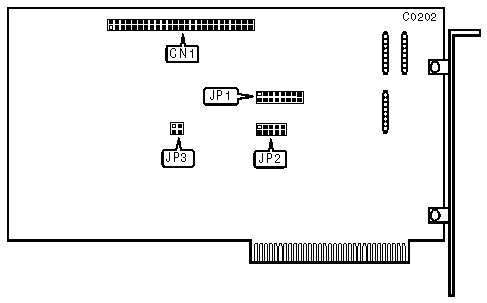

CONNECTION | |
|
Function |
Location |
|
50-pin SCSI connector-internal |
CN1 |
|
BIOS ADDRESS | ||||||||
|
Address |
JP1/1 |
JP1/2 |
JP1/3 |
JP1/4 |
JP1/5 |
JP1/6 |
JP1/7 |
JP1/8 |
|
C000h |
closed |
open |
open |
open |
open |
open |
open |
open |
|
C400h |
open |
closed |
open |
open |
open |
open |
open |
open |
|
C800h |
open |
open |
closed |
open |
open |
open |
open |
open |
|
CC00h |
open |
open |
open |
closed |
open |
open |
open |
open |
|
D000h |
open |
open |
open |
open |
closed |
open |
open |
open |
|
D400h |
open |
open |
open |
open |
open |
closed |
open |
open |
|
D800h |
open |
open |
open |
open |
open |
open |
closed |
open |
|
DC00h |
open |
open |
open |
open |
open |
open |
open |
closed |
|
INTERRUPT REQUEST | |||||
|
IRQ |
JP2/jumper 1 |
JP2/jumper 2 |
JP2/jumper 3 |
JP2/jumper 4 |
JP2/jumper 5 |
|
Disabled |
closed |
open |
open |
open |
open |
|
IRQ3 |
open |
closed |
open |
open |
open |
|
IRQ4 |
open |
open |
closed |
open |
open |
|
IRQ5 |
open |
open |
open |
closed |
open |
|
IRQ7 |
open |
open |
open |
open |
closed |
|
ZERO WAIT STATE | |||
|
Select |
JP3/jumper 1 |
JP3/jumper 2 | |
| » |
Zero wait state enabled |
closed |
open |
|
Zero wait state disabled |
open |
closed | |
