SIIG, INC.
EIDE MASTER ISA
|
| |
|
Data bus: |
16-bit ISA |
|
Size: |
Half-length, full height card |
|
Hard drive supported: |
Four IDE (AT) interface drives |
|
Floppy drives supported: |
Two 360KB, 720KB, 1.2MB, or 1.44MB drives |
|

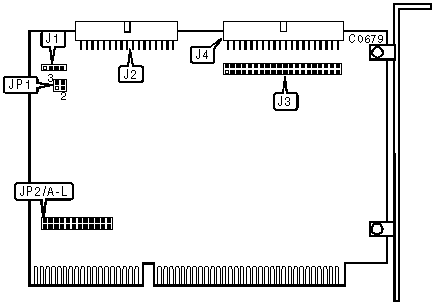

CONNECTIONS | |
|
Function |
Location |
|
4-pin connector - drive active LED |
J1 |
|
34-pin control cable connector - floppy drive |
J2 |
|
40-pin secondary IDE (AT) interface connector |
J3 |
|
40-pin primary IDE (AT) interface connector |
J4 |
|
USER CONFIGURABLE SETTINGS | |||
|
» Function |
Location |
Setting | |
| » |
Floppy controller enabled |
JP1/ pins 1 & 2 |
closed |
| » |
Floppy controller disabled |
JP1/pins 3 & 4 |
closed |
| » |
Primary IDE (AT) interface enabled |
JP2/A |
closed |
| » |
Primary IDE (AT) interface disabled |
JP2/A |
open |
| » |
Secondary IDE (AT) interface enabled |
JP2/B |
closed |
| » |
Secondary IDE (AT) interface disabled |
JP2/B |
open |
|
PRIMARY IDE (AT) INTERRUPT SELECTION | |||
|
IRQ |
JP2/E |
JP2/F | |
| » |
14 |
closed |
open |
|
10 |
open |
closed | |
|
SECONDARY IDE (AT) INTERRUPT SELECTION | |||
|
IRQ |
JP2/I |
JP2/J | |
| » |
15 |
closed |
open |
|
12 |
open |
closed | |
|
ROM ADDRESS SELECTION | |||
|
» Address |
JP2/C |
JP2/D | |
| » |
C800h |
closed |
closed |
| » |
CC00h |
closed |
open |
| » |
DC00h |
open |
open |
| » |
D800h |
open |
closed |
|
PRIMARY IDE (AT) DMA CHANNEL SELECTION | |||
|
» Channel |
JP2/G |
JP2/H | |
| » |
Disabled |
open |
open |
| » |
5 |
closed |
closed |
|
SECONDARY IDE (AT) DMA CHANNEL SELECTION | |||
|
» Channel |
JP2/K |
JP2/L | |
| » |
Disabled |
open |
open |
| » |
6 |
closed |
closed |
