SIIG, INC.
SCSI CONTROLLER SCSI-PRO
|
| |
|
Data bus: |
16-bit ISA |
|
Size: |
Half-length, full-height card |
|
Hard drive supported: |
Up to seven SCSI devices |
|
Floppy drives supported: |
None |
|

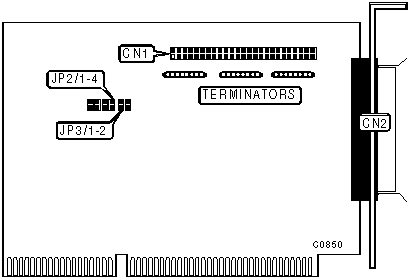

CONNECTIONS | |
|
Function |
Location |
|
50-pin SCSI connector - internal |
CN1 |
|
50-pin SCSI connector - external |
CN2 |
|
BIOS ADDRESS SELECTION | |||
|
Address |
JP3/1 |
JP3/2 | |
| » |
C800h |
open |
open |
|
CC00h |
open |
closed | |
|
D800h |
closed |
open | |
|
DC00h |
closed |
closed | |
|
INTERRUPT SELECTION | |||||
|
IRQ |
JP2/1 |
JP2/2 |
JP2/3 |
JP2/4 | |
| » |
11 |
open |
closed |
open |
open |
|
10 |
closed |
open |
open |
open | |
|
12 |
open |
open |
closed |
open | |
|
15 |
open |
open |
open |
closed | |
|
MISCELLANEOUS TECHNICAL NOTES |
|
Remove terminators only when connecting both internal & external devices to host adapter. |
