VITEX
SUPER I/O
|
Card Type |
Hard drive controller card |
|
Hard Drives supported |
Two IDE (AT) drives |
|
Floppy drives supported |
Two 360KB, 720KB, 1.2MB, or 1.44MB drives |
|
Data Bus |
16-bit ISA |
|
Card Size |
Half-length, full-height card |
|

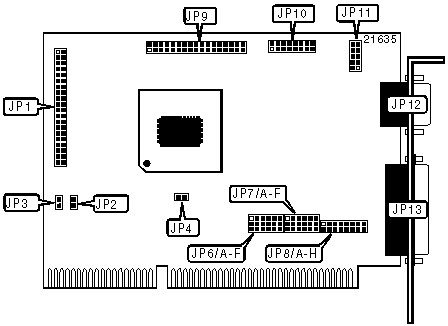

CONNECTIONS | |||
|
Function |
Location |
Function |
Location |
|
40-pin primary IDE(AT) connector |
JP1 |
10-pin serial port 1 - internal |
JP11 |
|
2-pin connector - drive active LED |
JP2 |
9-pin serial port 1 - external |
JP12 |
|
34-pin cable connector - floppy drive |
JP9 |
25-pin parallel port - external |
JP13 |
|
16-pin game port |
JP10 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Floppy drive order is normal (A:, B:) |
JP7/C |
Pins 2 & 3 closed |
|
Floppy drive order is reversed (B:, A:) |
JP7/C |
Pins 1 & 2 closed | |
| » |
IDE(AT) interface enabled |
JP7/D |
Pins 2 & 3 closed |
|
IDE(AT) interface disabled |
JP7/D |
Pins 1 & 2 closed | |
| » |
Floppy drive interface enabled |
JP7/E |
Pins 2 & 3 closed |
|
Floppy drive interface disabled |
JP7/E |
Pins 1 & 2 closed | |
| » |
PC/XT |
JP7/F |
Pins 1 & 2 closed |
|
PC/AT |
JP7/F |
Pins 2 & 3 closed | |
|
SINGLE/DUAL HARD DRIVE SELECTION | ||
|
Setting |
Label |
Position |
|
Single hard drive |
JP3 |
Closed |
|
Dual hard drive |
JP3 |
Open |
|
PARALLEL PORT ADDRESS SELECTION | ||
|
Setting |
JP6/D |
JP6/E |
|
LPT1 (378h) |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
LPT2 (278h) |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
LPT3 (3BCh) |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
Disabled |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
SERIAL PORT 1 ADDRESS SELECTION | ||
|
Setting |
JP6/A |
JP6/B |
|
COM1 (3F8h) |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
COM3 (3E8h) |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
COM4 (2E8h) |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
Disabled |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
SERIAL PORT 2 ADDRESS SELECTION | ||
|
Setting |
JP6/C |
JP6/F |
|
COM2 (2F8h) |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
COM3 (3E8h) |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
COM4 (2E8h) |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
Disabled |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
HARD DISK ADDRESS SELECTION | ||
|
Address |
Label |
Position |
|
3F6, 3F7, 1F0-1F7 |
JP7/A |
Pins 1 & 2 closed |
|
376, 377, 170-177 |
JP7/A |
Pins 2 & 3 closed |
|
FLOPPY DISK ADDRESS SELECTION | ||
|
Address |
Label |
Position |
|
3F0-3F7 |
JP7/B |
Pins 1 & 2 closed |
|
370-377 |
JP7/B |
Pins 2 & 3 closed |
|
SERIAL PORT 1 INTERRUPT SELECTION | |||
|
IRQ |
JP8/A |
JP8/B |
JP8/C |
|
IRQ3 |
Open |
Closed |
Open |
|
IRQ4 |
Closed |
Open |
Open |
|
IRQ5 |
Open |
Open |
Closed |
|
SERIAL PORT 2 INTERRUPT SELECTION | |||
|
IRQ |
JP8/D |
JP8/E |
JP8/F |
|
IRQ3 |
Closed |
Open |
Open |
|
IRQ4 |
Open |
Closed |
Open |
|
IRQ5 |
Open |
Open |
Closed |
|
PARALLEL PORT INTERRUPT SELECTION | ||
|
IRQ |
JP8/G |
JP8/H |
|
IRQ5 |
Open |
Closed |
|
IRQ7 |
Closed |
Open |
|
PARALLEL PORT MODE SELECTION | ||
|
Setting |
Label |
Position |
|
Uni-directional |
JP4 |
Closed |
|
Bi-Directional (EPP/ECP) |
JP4 |
Open |
