ARNET CORPORATION
SYNC/3000
|
Card Type |
Serial controller |
|
Chipset/Controller |
Hitachi |
|
I/O Options |
Serial ports (2) |
|
Maximum DRAM |
1MB(dual-ported), 256KB(local) |
|

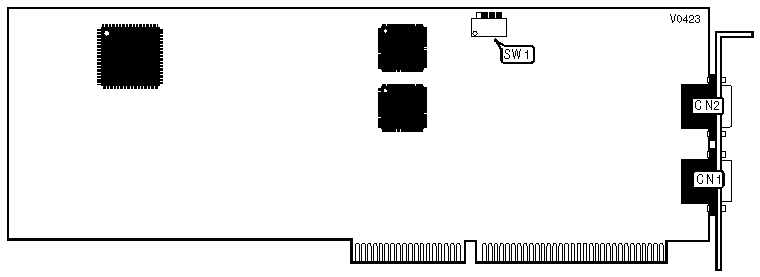

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Serial port 1 |
CN1 |
Serial port 2 |
CN2 |
|
I/O ADDRESS SELECT | ||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
108h |
Off |
Off |
On |
On |
|
118h |
Off |
On |
Off |
On |
|
128h |
Off |
On |
On |
On |
|
208h |
On |
Off |
Off |
On |
|
228h |
On |
Off |
On |
On |
|
308h |
On |
On |
Off |
On |
|
328h |
On |
On |
On |
On |
