AZTECH LABS, INC.
SOUND GALAXY BX II EXTRA/BX III
|
Card Type |
Sound card |
|
Chipset Controller |
Aztech |
|
I/O Options |
Audio out, CD audio in, game/MIDI port, line in, microphone in, speaker connector, volume |
|
Maximum DRAM |
N/A |
|

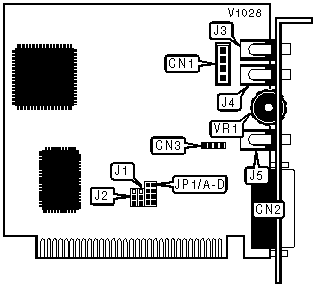

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
CD audio in |
CN1 |
Microphone in |
J4 |
|
Game/MIDI port |
CN2 |
Audio out |
J5 |
|
MPC speaker connector |
CN3 |
Volume |
VR1 |
|
Line in |
J3 | ||
|
BASE I/O ADDRESS SELECTION | ||
|
Address |
J1 | |
| » |
220h |
Pins 1 & 2 closed |
|
240h |
Pins 2 & 3 closed | |
|
GAME PORT CONFIGURATION | ||
|
Setting |
J2 | |
| » |
Enabled |
PIns 1 & 2 closed |
|
Disabled |
Pins 2 & 3 closed | |
|
INTERRUPT SELECTION | |||||
|
IRQ |
JP1/A |
JP1/B |
JP1/C |
JP1/D | |
| » |
7 |
Closed |
Open |
Open |
Open |
|
2 |
Open |
Open |
Open |
Closed | |
|
3 |
Open |
Open |
Closed |
Open | |
|
5 |
Open |
Closed |
Open |
Open | |
