AST RESEARCH, INC.
SIX PACK PLUS CARD
|
Card Type |
Multi-I/O card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
384KB DRAM |
|
I/O Options |
Game port, parallel port, serial port |
|
Data Bus |
8-bit ISA |
|
Floppy drives supported |
None |
|

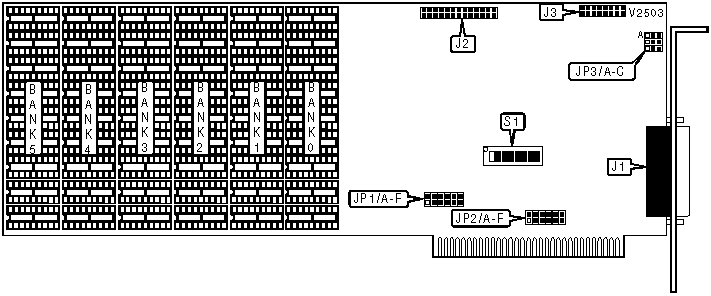

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Serial port interface connector |
J1 |
Game adapter port |
J3 |
|
Parallel port |
J2 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter |
SW1/7 |
Unidentified |
|
Parity enabled |
SW1/8 |
On | |
|
Parity disabled |
SW1/8 |
Off | |
|
DRAM CONFIGURATION | ||||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
Bank 4 |
Bank 5 |
|
64KB |
(8) 64Kx 1 |
None |
None |
None |
None |
None |
|
128KB |
(8) 64Kx 1 |
(8) 64Kx 1 |
None |
None |
None |
None |
|
192KB |
(8) 64Kx 1 |
(8) 64Kx 1 |
(8) 64Kx 1 |
None |
None |
None |
|
256KB |
(8) 64Kx 1 |
(8) 64Kx 1 |
(8) 64Kx 1 |
(8) 64Kx 1 |
None |
None |
|
320KB |
(8) 64Kx 1 |
(8) 64Kx 1 |
(8) 64Kx 1 |
(8) 64Kx 1 |
(8) 64Kx 1 |
None |
|
384KB |
(8) 64Kx 1 |
(8) 64Kx 1 |
(8) 64Kx 1 |
(8) 64Kx 1 |
(8) 64Kx 1 |
(8) 64Kx 1 |
|
STARTING MEMORY ADDRESS JUMPER CONFIGURATION | |||
|
Address |
S1 |
S2 |
S3 |
|
64KB |
Off |
Off |
Off |
|
128KB |
Off |
Off |
On |
|
192KB |
Off |
On |
Off |
|
256KB |
Off |
On |
On |
|
320KB |
On |
Off |
Off |
|
384KB |
On |
Off |
On |
|
448KB |
On |
On |
Off |
|
512KB |
On |
On |
On |
|
MEMORY BANK CONFIGURATION | |||
|
Bank |
S4 |
S5 |
S6 |
|
None |
Off |
Off |
Off |
|
Bank 1 |
Off |
Off |
On |
|
Bank 1 & Bank 2 |
Off |
On |
Off |
|
Bank 1 - Bank 3 |
Off |
On |
On |
|
Bank 1 - Bank 4 |
On |
Off |
Off |
|
Bank 1 - Bank 5 |
On |
Off |
On |
|
Bank 1 - Bank 6 |
On |
On |
Off |
|
RS-232C INTERFACE MODE CONFIGURATION | |||
|
Mode |
JP3/A |
JP3/B |
JP3/C |
|
CTS Normal |
Pins 1 & 2 closed |
None |
None |
|
CTS Forced True |
Pins 2 & 3 closed |
None |
None |
|
DSR Normal |
None |
Pins 1 & 2 closed |
None |
|
DSR Forced True |
None |
Pins 2 & 3 closed |
None |
|
DCD Normal |
None |
None |
Pins 1 & 2 closed |
|
DCD Forced True |
None |
None |
Pins 2 & 3 closed |
|
PORT ADDRESS SELECTION | |||||||
|
Setting |
JP1/A |
JP1/B |
JP1/C |
JP1/D |
JP1/E |
JP1/F | |
| » |
COM1 |
Closed |
Open |
Open |
Open |
Open |
Open |
|
COM2 |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
COM3 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
COM4 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
COM5 |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
COM6 |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
INTERRUPT SELECTION | |||||||
|
IRQ |
JP2/A |
JP2/B |
JP2/C |
JP2/D |
JP2/E |
JP2/F | |
|
IRQ2 |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Open |
Closed |
Open | |
