ACQUTEK CORPORATION
PX-2285A
|
Card Type |
Serial |
|
Chipset |
Unidentified |
|
I/O Options |
Serial ports (2) |
|
Data Bus |
8/16 bit ISA |
|

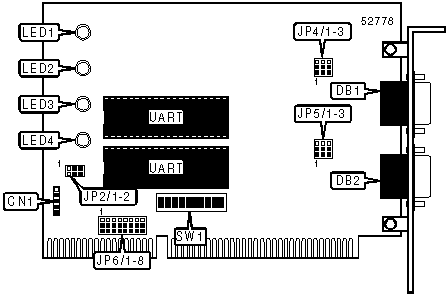

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
DSR-Not and OUT1-Not signals (see pinout below) |
CN1 |
RS-422/485 serial port 2 |
DB2 |
|
RS-422/485 serial port 1 |
DB1 | ||
|
CN1 PINOUT | |||
|
Function |
Pin |
Function |
Pin |
|
OUT1-Not signal to port 1 |
1 |
DSR-Not signal from port 1 |
4 |
|
OUT1-Not signal to port 2 |
2 |
Ground |
5 |
|
DSR-Not signal from port 2 |
3 | ||
|
USER CONFIGURABLE SETTINGS | ||
|
Setting |
Label |
Position |
|
DSR-Not signals for port 1 sent to CN1 |
JP2/1 |
Closed |
|
DSR-Not signals for port 1 not sent to CN1 |
JP2/1 |
Open |
|
DSR-Not signals for port 2 sent to CN1 |
JP2/2 |
Closed |
|
DSR-Not signals for port 2 not sent to CN1 |
JP2/2 |
Open |
|
Serial port 1 is terminated |
JP4/3 |
Pins 1 & 2 closed |
|
Serial port 1 is not terminated |
JP4/3 |
Pins 2 & 3 closed |
|
Serial port 2 is terminated |
JP5/3 |
Pins 1 & 2 closed |
|
Serial port 2 is not terminated |
JP5/3 |
Pins 2 & 3 closed |
|
Serial port 1 receive line always enabled |
SW1/1 |
Off |
|
Serial port 1 receive line enabled DTR-Not is 0 |
SW1/1 |
On |
|
Serial port 1 transmit line always enabled |
SW1/2 |
Off |
|
Serial port 1 transmit line enabled DTR-Not is 1 |
SW1/2 |
On |
|
Serial port 2 receive line always enabled |
SW1/6 |
Off |
|
Serial port 2 receive line enabled DTR-Not is 0 |
SW1/6 |
On |
|
Serial port 2 transmit line always enabled |
SW1/7 |
Off |
|
Serial port 2 transmit line enabled DTR-Not is 1 |
SW1/7 |
On |
|
SERIAL PORT 1 ADDRESS SELECTION | |||
|
Setting |
SW1/3 |
SW1/4 |
SW1/5 |
|
2C0h |
On |
On |
On |
|
2D0h |
On |
On |
Off |
|
2E0h |
On |
Off |
On |
|
2E8h (COM4:) |
Off |
On |
On |
|
2F8h (COM2:) |
Off |
Off |
On |
|
3E0h |
On |
Off |
Off |
|
3E8h (COM3:) |
Off |
On |
Off |
|
3F8h (COM1:) |
Off |
Off |
Off |
|
SERIAL PORT 2 ADDRESS SELECTION | |||
|
Setting |
SW1/8 |
SW1/9 |
SW1/10 |
|
2C0h |
On |
On |
On |
|
2D0h |
On |
On |
Off |
|
2E0h |
On |
Off |
On |
|
2E8h (COM4:) |
Off |
On |
On |
|
2F8h (COM2:) |
Off |
Off |
On |
|
3E0h |
On |
Off |
Off |
|
3E8h (COM3:) |
Off |
On |
Off |
|
3F8h (COM1:) |
Off |
Off |
Off |
|
SERIAL PORT 1 TYPE SELECTION | ||
|
Setting |
JP4/1 |
JP4/2 |
|
RS-422 |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
RS-485 |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
SERIAL PORT 2 TYPE SELECTION | ||
|
Setting |
JP5/1 |
JP5/2 |
|
RS-422 |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
RS-485 |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
SERIAL PORT 1 INTERRUPT SELECTION | ||||
|
Setting |
JP6/1 |
JP6/2 |
JP6/3 |
JP6/4 |
|
IR/FONT> |
Open |
Open |
Open |
Open |
|
IRQ3 |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Open |
Open |
Open |
|
IRQ5 |
Open |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Pins 1 & 2 closed |
|
IRQ11 |
Open |
Open |
Pins 1 & 2 closed |
Open |
|
IRQ12 |
Open |
Pins 1 & 2 closed |
Open |
Open |
|
IRQ15 |
Pins 1 & 2 closed |
Open |
Open |
Open |
|
SERIAL PORT 1 INTERRUPT SELECTION (CON’T) | ||||
|
Setting |
JP6/5 |
JP6/6 |
JP6/7 |
JP6/8 |
|
IR/FONT> |
Open |
Open |
Open |
Pins 1 & 2 closed |
|
IRQ3 |
Open |
Open |
Pins 1 & 2 closed |
Open |
|
IRQ4 |
Open |
Pins 1 & 2 closed |
Open |
Open |
|
IRQ5 |
Pins 1 & 2 closed |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Open |
|
IRQ11 |
Open |
Open |
Open |
Open |
|
IRQ12 |
Open |
Open |
Open |
Open |
|
IRQ15 |
Open |
Open |
Open |
Open |
|
SERIAL PORT 2 INTERRUPT SELECTION | ||||
|
Setting |
JP6/1 |
JP6/2 |
JP6/3 |
JP6/4 |
|
IR/FONT> |
Open |
Open |
Open |
Open |
|
IRQ3 |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Open |
Open |
Open |
|
IRQ5 |
Open |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Pins 2 &3 closed |
|
IRQ11 |
Open |
Open |
Pins 2 &3 closed |
Open |
|
IRQ12 |
Open |
Pins 2 &3 closed |
Open |
Open |
|
IRQ15 |
Pins 2 &3 closed |
Open |
Open |
Open |
|
SERIAL PORT 2 INTERRUPT SELECTION (CON’T) | ||||
|
Setting |
JP6/5 |
JP6/6 |
JP6/7 |
JP6/8 |
|
IR/FONT> |
Open |
Open |
Open |
Pins 2 &3 closed |
|
IRQ3 |
Open |
Open |
Pins 2 &3 closed |
Open |
|
IRQ4 |
Open |
Pins 2 &3 closed |
Open |
Open |
|
IRQ5 |
Pins 2 &3 closed |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Open |
|
IRQ11 |
Open |
Open |
Open |
Open |
|
IRQ12 |
Open |
Open |
Open |
Open |
|
IRQ15 |
Open |
Open |
Open |
Open |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Red |
On |
Serial port 1 is transmitting data |
|
LED1 |
Red |
Off |
Serial port 1 is not transmitting data |
|
LED2 |
Red |
On |
Serial port 1 is receiving data |
|
LED2 |
Red |
Off |
Serial port 1 is not receiving data |
|
LED3 |
Red |
On |
Serial port 2 is transmitting data |
|
LED3 |
Red |
Off |
Serial port 2 is not transmitting data |
|
LED4 |
Red |
On |
Serial port 2 is receiving data |
|
LED4 |
Red |
Off |
Serial port 2 is not receiving data |
