ACER, INC.
S613/S613L
|
Card Type |
Sound card |
|
Chip Set |
ALS100 |
|
I/O Options |
CD-ROM ATAPI interface, game/MIDI port, microphone in (2), line in (2), line out (2), CD-audio in (3), wavetable, 3-D sound (S613 only) |
|
Data Bus |
16-bit ISA |
|

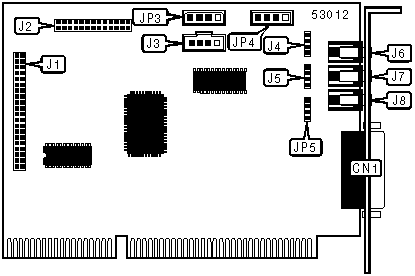

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Game/MIDI port |
CN1 |
Line in (external) |
J6 |
|
CD-ROM ATAPI connector |
J1 |
Microphone jack |
J7 |
|
Wavetable connector |
J2 |
Line out (external) |
J8 |
|
Audio in CD-ROM (Sony) |
J3 |
Audio in CD-ROM (Creative) |
JP3 |
|
Line in (internal) |
J4 |
Audio in CD-ROM (Mitsumi) |
JP4 |
|
Microphone in |
J5 |
Line out (internal) |
JP5 |
