ACER, INC.
S629
|
Card Type |
Sound card |
|
Chip Set |
Unidentified |
|
I/O Options |
CD-ROM ATAPI interface, game/MIDI port, microphone in (2), line in (2), speak/line out (2), CD-audio in (3), wavetable |
|
Data Bus |
16-bit ISA |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
ATAPI CD-ROM connector |
CN1 |
Line in (internal) |
J7 |
|
Wavetable connector |
CN2 |
Line in (external) |
J8 |
|
Mono in |
CN3 |
Line/speak out (internal) |
J9 |
|
Game/MIDI port |
CN4 |
Line/speak out (external) |
J10 |
|
Audio in CD-ROM (Sony) |
J3 |
Microphone (internal) |
J11 |
|
Audio in CD-ROM (Creative) |
J4 |
Microphone jack |
J12 |
|
Audio in CD-ROM (Mitsumi) |
J5 | ||
|

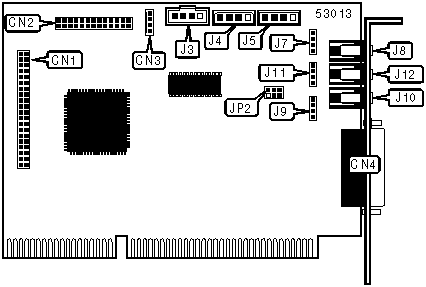

USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Speak out |
JP2 |
Pins 3 & 5, 4 & 6 closed |
|
Line out |
JP2 |
Pins 1 & 3, 2 & 4 closed | |
