BROOKTROUT TECHNOLOGY INCORPORATED
TR114+I4B
|
Card Type |
Digital I/O card |
|
NIC Type |
ISDN |
|
Topology |
Star |
|
Wiring Type |
Unshielded twisted pair |
|
Data Bus |
16-bit ISA |
|

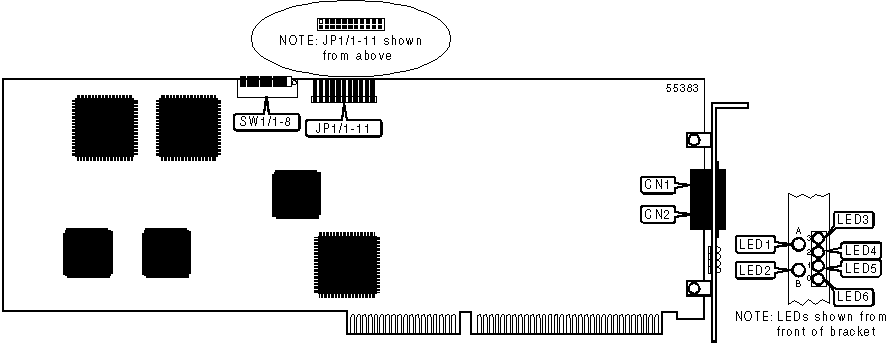

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
RJ-45 UTP connector A |
CN1 |
RJ-45 UTP connector B |
CN2 |
|
USER CONFIGURABLE SETTINGS | ||
|
Function |
Label |
Position |
|
Only one, or the first TR114 in a system |
SW1/1 |
On |
|
All other TR114 cards in a system |
SW1/1 |
Off |
|
BASE I/O ADDRESS SELECTION | |||||||
|
Setting |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
100 |
On |
On |
On |
On |
On |
Off |
On |
|
140 |
On |
On |
On |
Off |
On |
Off |
On |
|
180 |
On |
On |
On |
On |
Off |
Off |
On |
|
200 |
On |
On |
On |
On |
On |
On |
Off |
|
220 |
On |
On |
Off |
On |
On |
On |
Off |
|
240 |
On |
On |
On |
Off |
On |
On |
Off |
|
260 |
On |
On |
Off |
Off |
On |
On |
Off |
|
280 |
On |
On |
On |
On |
Off |
On |
Off |
|
2A0 |
On |
On |
Off |
On |
Off |
On |
Off |
|
2C0 |
On |
On |
On |
Off |
Off |
On |
Off |
|
Note: A total of 255 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/8 is the Most Significant Bit and switch SW1/1 is the Least Significant Bit. The switches have the following decimal values: SW1/8=32768, SW1/7=16384, SW1/6=8192, SW1/5=4096, SW1/4=2048, SW1/3=1024, SW1/2=512, SW1/1=256. Turn off the switches and add the values of the switches to obtain the correct memory address. (Off=1, On=0) | |||||||
|
INTERRUPT SELECTION | |
|
IRQ |
JP1 |
|
3 |
Pins 1 & 2 closed |
|
4 |
Pins 3 & 4 closed |
|
5 |
Pins 5 & 6 closed |
|
6 |
Pins 7 & 8 closed |
|
7 |
Pins 9 & 10 closed |
|
9 |
Pins 11 & 12 closed |
|
10 |
Pins 13 & 14 closed |
|
11 |
Pins 15 & 16 closed |
|
12 |
Pins 17 & 18 closed |
|
14 |
Pins 19 & 20 closed |
|
15 |
Pins 21 & 22 closed |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
Blinking |
Normal operation on A |
|
LED1 |
Green |
Off |
Loss of ISDN telephone service on A |
|
LED2 |
Green |
Blinking |
Normal operation on B |
|
LED2 |
Green |
Off |
Loss of ISDN telephone service on B |
|
LED3 |
Red |
Blinking |
Data is being transmitted on ISDN channel 3 |
|
LED3 |
Red |
Blinking (fast) |
ISDN channel 3 is off hook |
|
LED4 |
Red |
Blinking |
Data is being transmitted on ISDN channel 2 |
|
LED4 |
Red |
Blinking (fast) |
ISDN channel 3 is off hook |
|
LED5 |
Red |
Blinking |
Data is being transmitted on ISDN channel 1 |
|
LED5 |
Red |
Blinking (fast) |
ISDN channel 1 is off hook |
|
LED6 |
Red |
Blinking |
Data is being transmitted on ISDN channel 0 |
|
LED6 |
Red |
Blinking (fast) |
ISDN channel 0 is off hook |
