CREATIVE LABS, INC.
SOUNDBLASTER PRO 2 (CT1600)
|
Card Type |
Sound Card |
|
Chipset/Controller |
Creative Technology |
|
I/O Options |
CD-ROM interface, Game/MIDI port, line in, microphone jack, speaker, volume control |
|
Maximum DRAM |
N/A |
|
Data Bus |
16-bit ISA |
|

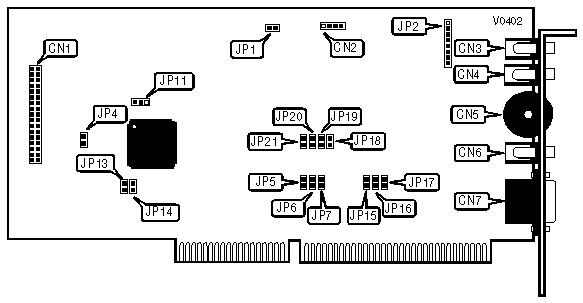

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
CD-ROM interface connector |
CN1 |
Speaker jack |
CN6 |
|
CD audio cable connector |
CN2 |
Game/MIDI port |
CN7 |
|
Line in |
CN3 |
PC speaker connector |
JP1 |
|
Microphone jack |
CN4 |
Testing point connector |
JP2 |
|
Volume control |
CN5 | ||
|
I/O ADDRESS CONFIGURATION | |||
|
Address |
JP13 |
JP14 | |
| » |
220h |
Closed |
Open |
|
240h |
Open |
Closed | |
|
INTERRUPT SELECT | |||||
|
IRQ |
JP18 |
JP19 |
JP20 |
JP21 | |
| » |
IRQ5 |
Open |
Open |
Closed |
Open |
|
IRQ2 |
Open |
Open |
Open |
Closed | |
|
IRQ7 |
Open |
Closed |
Open |
Open | |
|
IRQ10 |
Closed |
Open |
Open |
Open | |
|
DMA CONFIGURATION | ||||||||
|
DRQ |
DACK |
JP5 |
JP6 |
JP7 |
JP15 |
JP16 |
JP17 | |
| » |
1 |
1 |
Open |
Closed |
Open |
Open |
Closed |
Open |
|
0 |
0 |
Closed |
Open |
Open |
Closed |
Open |
Open | |
|
3 |
3 |
Open |
Open |
Closed |
Open |
Open |
Closed | |
|
GAME PORT CONFIGURATION | ||
|
Setting |
JP4 | |
| » |
Enabled |
Closed |
|
Disabled |
Open | |
|
DMA SHARING | ||
|
Setting |
JP11 | |
| » |
Disabled |
Pins 1 & 2 closed |
|
Enabled |
Pins 2 & 3 closed | |
|
Note:This jumper allows the SB Pro to share a DMA channel with another device. | ||
