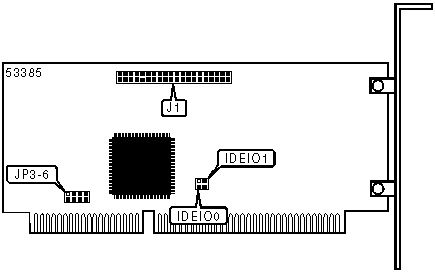

CREATIVE LABS, INC.
BLASTER CD 4X INTERFACE CARD
|
Card Type |
CD-ROM Interface card |
|
Hard Drives supported |
IDE CD-ROM Drive |
|
Floppy drives supported |
None |
|
Data Bus |
16-bit ISA |
|
Card Size |
Full-length, half-height card |
|
CONNECTIONS | |
|
Function |
Location |
|
IDE Interface |
J1 |
|
IDE INTERFACE BASE I/O SELECT | |||
|
Address |
IDEIO0 |
IDEIO1 | |
|
168h |
Open |
Open | |
|
170h |
Closed |
Open | |
| » |
1E8h |
Open |
Closed |
|
IDE Interface disabled |
Closed |
Closed | |
|
IDE INTERFACE IRQ SELECT | |||||
|
IRQ |
JP3 |
JP4 |
JP5 |
JP6 | |
|
15 |
Closed |
Open |
Open |
Open | |
|
12 |
Open |
Closed |
Open |
Open | |
| » |
11 |
Open |
Open |
Closed |
Open |
|
10 |
Open |
Open |
Open |
Closed | |
|
Disabled |
Open |
Open |
Open |
Open | |
