CREATIVE LABS, INC.

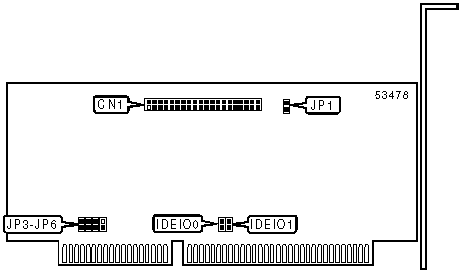

CD-ROM INTERFACE CARD (CT1860)
|
Card Type |
CD-ROM Interface Card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
ICD-ROM interface |
|
Data Bus |
16-bit ISA |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
CD-ROM interface - ATAPI |
CN1 |
Unidentified |
JP1 |
|
IDE I/O ADDRESS | |||
|
Setting |
IDE IO0 |
IDE IO1 | |
|
168h |
Open |
Open | |
| » |
1E8h |
Open |
Closed |
|
170h |
Closed |
Open | |
|
Disable |
Closed |
Closed | |
|
IDE INTERRUPT SELECTION | |||||
|
IRQ |
JP3 |
JP4 |
JP5 |
JP6 | |
|
IRQ10 |
Closed |
Open |
Open |
Open | |
| » |
IRQ11 |
Open |
Closed |
Open |
Open |
|
IRQ12 |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Closed | |
