CREATIVE LABS, INC.
CD-ROM INTERFACE CARD (CT1830)
|
Card Type |
CD-ROM Interface Card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
CD-ROM interfaces (2) |
|
Data Bus |
8-bit ISA |
|

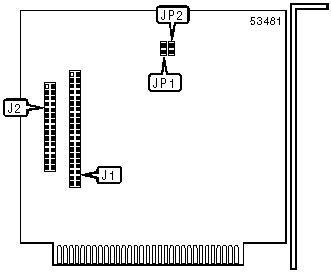

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
CD-ROM interface - Creative |
J1 |
CD-ROM interface - Sony |
J2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Interface I/O address 250h |
JP1 |
Closed |
|
Interface I/O address 260h |
JP1 |
Open | |
| » |
Sony drive enable |
JP2 |
Closed |
|
Creative drive enable |
JP2 |
Open | |
