CREATIVE LABS, INC.
SOUNDBLASTER PRO 1 (CT1330)
|
Card Type |
Sound card |
|
Chip Set |
Creative Technology |
|
I/O Options |
Line in, line out, microphone in, volume control, game/MIDI port, audio in - CD-ROM, PC speaker connector, CD-ROM interface |
|
Data Bus |
8-bit ISA |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Audio in CD-ROM |
CN1 |
Speaker out |
CN5 |
|
Line in |
CN2 |
Game/MIDI port |
CN6 |
|
Microphone in |
CN3 |
CD-ROM interface - Panasonic |
CN7 |
|
Volume control |
CN4 |
PC speaker connector |
JP1 |
|

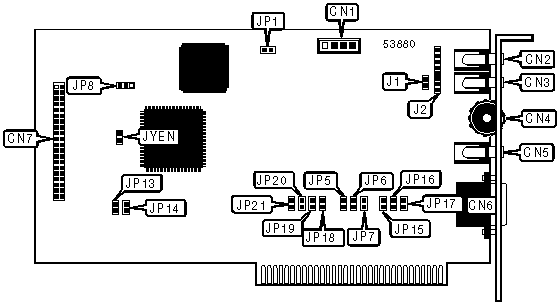

USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured – do not alter |
J1 |
Unidentified |
| » |
Factory configured – do not alter |
J2 |
Unidentified |
| » |
Sharing DMA disabled |
JP8 |
Pins 1 & 2 closed |
|
Sharing DMA enabled |
JP8 |
Pins 2 & 3 closed | |
| » |
Joystick enabled |
JYEN |
Closed |
|
Joystick disabled |
JYEN |
Open | |
|
8-BIT DMA CHANNEL SELECTION | |||||||
|
Channel |
JP5 |
JP6 |
JP7 |
JP15 |
JP16 |
JP17 | |
|
0 |
Closed |
Open |
Open |
Closed |
Open |
Open | |
| » |
1 |
Open |
Closed |
Open |
Open |
Closed |
Open |
|
3 |
Open |
Open |
Closed |
Open |
Open |
Closed | |
|
AUDIO I/O ADDRESS SELECTION | |||
|
Address |
JP13 |
JP14 | |
| » |
220 |
Closed |
Open |
|
240 |
Open |
Closed | |
|
I INTERRUPT SELECTION | |||||
|
IRQ |
JP18 |
JP19 |
JP20 |
JP21 | |
|
2 |
Open |
Open |
Open |
Closed | |
| » |
5 |
Open |
Open |
Closed |
Open |
|
7 |
Open |
Closed |
Open |
Open | |
|
10 |
Closed |
Open |
Open |
Open | |
