HAUPPAUGE COMPUTER WORKS, INC.
WIN/TV-CINEMA
|
Category |
Video |
|
Video Types Supported |
N/A |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
N/A |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|

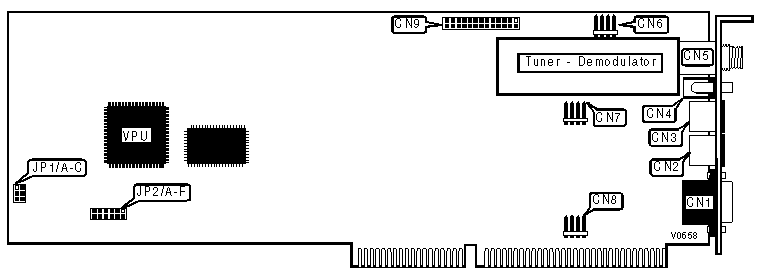

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
15-pin analog video port |
CN1 |
Line out audio |
CN6 |
|
Audio/Video input connector |
CN2 |
Video option connector |
CN7 |
|
VGA Loop Cable connector |
CN3 |
Video option connector |
CN8 |
|
Audio line level output connector |
CN4 |
Feature connector |
CN9 |
|
RF-In 75ohm coax |
CN5 | ||
|
ADDRESS SELECT | ||||
|
Address |
JP1/A |
JP1/B |
JP1/C | |
| » |
500-506h |
Closed |
Closed |
Closed |
|
520-526h |
Open |
Closed |
Closed | |
|
540-546h |
Closed |
Open |
Closed | |
|
560-566h |
Open |
Open |
Closed | |
|
580-586h |
Closed |
Closed |
Open | |
|
5A0-5A6h |
Open |
Closed |
Open | |
|
5C0-5C6h |
Closed |
Open |
Open | |
|
5E0-5E6h |
Open |
Open |
Open | |
|
INTERRUPT SELECT | |||||||
|
IRQ |
JP2/A |
JP2/B |
JP2/C |
JP2/D |
JP2/E |
JP2/F | |
| » |
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Closed |
|
IRQ5 |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ7 |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Closed |
Open | |
