EQUINOX SYSTEMS, INC.
SST-64I
|
Card Type |
Serial |
|
Chip Set |
Equinox |
|
I/O Options |
Serial ports (64) |
|
Data Bus |
16-bit ISA |
|
CONNECTIONS | |
|
Function |
Label |
|
Serial ports via DB-26 connector |
CN1 |
|
Note:Standard DB-25 or RJ-45 serial ports are provided by up to eight external 16-port modular expansion boxes. | |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
J2 |
Pins 1 & 2, 4 & 5 closed |
|
BASE I/O ADDRESS | ||||
|
Setting |
S1/1 |
S1/2 |
S1/3 |
S1/4 |
|
200h |
Off |
Off |
Off |
Off |
|
220h |
On |
Off |
Off |
Off |
|
240h |
Off |
On |
Off |
Off |
|
260h |
On |
On |
Off |
Off |
|
280h |
Off |
Off |
On |
Off |
|
2A0h |
On |
Off |
On |
Off |
|
2C0h |
Off |
On |
On |
Off |
|
2E0h |
On |
On |
On |
Off |
|
300h |
Off |
Off |
Off |
On |
|
320h |
On |
Off |
Off |
On |
|
340h |
Off |
On |
Off |
On |
|
360h |
On |
On |
Off |
On |
|
380h |
Off |
Off |
On |
On |
|
3A0h |
On |
Off |
On |
On |
|
3C0h |
Off |
On |
On |
On |
|
3E0h |
On |
On |
On |
On |
|
MISCELLANEOUS TECHNICAL NOTE |
|

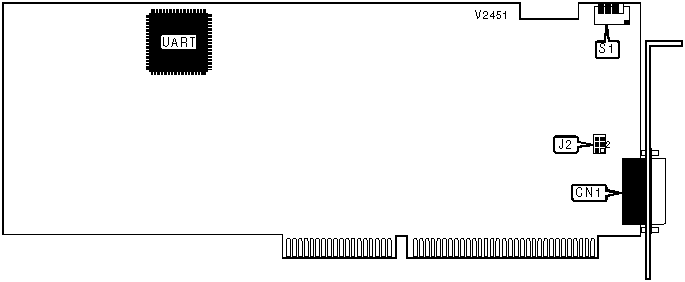

Switch S1 may be in one of two locations. On older cards, the switch is located on the upper-right hand corner of the card as shown in the picture. On more recent cards, the switch is located at the top of the rear bracket. |
