EMULEX CORPORATION
CONNECTPLUS DL
|

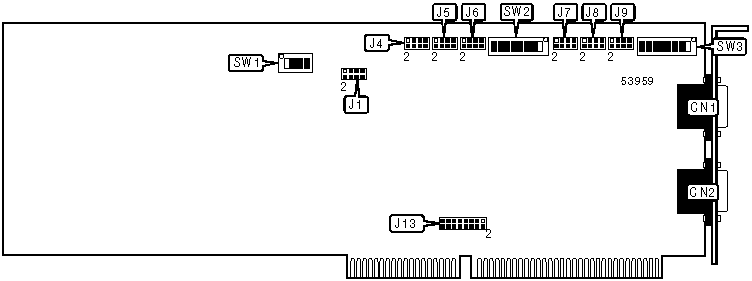

Card Type |
Serial card |
|
Chip Set |
Unidentified |
|
Data Bus |
16-bit ISA |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
9-pin serial port 1 |
CN1 |
9-pin serial port 2 |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured – do not alter (software compatibility level) |
J1/pins 1 & 2 |
Closed |
| » |
Factory configured – do not alter (control register 4) |
J1/pins 3 & 4 |
Closed |
| » |
Factory configured – do not alter (window group) |
J1/pins 5 & 6 |
Closed |
| » |
Factory configured – do not alter (memory size) |
J1/pins 7 & 8 |
Closed |
|
INTERRUPT SELECTION | ||
|
IRQ |
J13 | |
|
IRQ2 |
Pins 1 & 2 closed | |
| » |
IRQ3 |
Pins 3 & 4 closed |
|
IRQ4 |
Pins 5 & 6 closed | |
|
IRQ5 |
Pins 7 & 8 closed | |
|
IRQ10 |
Pins 9 & 10 closed | |
|
IRQ11 |
Pins 11 & 12 closed | |
|
IRQ12 |
Pins 13 & 14 closed | |
|
IRQ15 |
Pins 15 & 16 closed | |
|
BASE I/O ADDRESS SELECTION | |||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 | |
|
03C |
On |
On |
On |
On | |
|
07C |
Off |
On |
On |
On | |
|
0BC |
On |
Off |
On |
On | |
|
0FC |
Off |
Off |
On |
On | |
|
13C |
On |
On |
Off |
On | |
|
17C |
Off |
On |
Off |
On | |
|
1BC |
On |
Off |
Off |
On | |
|
1FC |
Off |
Off |
Off |
On | |
|
23C |
On |
On |
On |
Off | |
|
27C |
Off |
On |
On |
Off | |
|
2BC |
On |
Off |
On |
Off | |
|
2FC |
Off |
Off |
On |
Off | |
| » |
33C |
On |
On |
Off |
Off |
|
37C |
Off |
On |
Off |
Off | |
|
3BC |
On |
Off |
Off |
Off | |
|
3FC |
Off |
Off |
Off |
Off | |
|
SERIAL PORT 1 DTE SELECTION | |||
|
Setting |
J7 |
J8 |
J9 |
|
RS-232 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
|
V.35 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 3, 2 & 4, 5 & 7, 6 & 8 |
|
Note: Pins designated should be in the closed position. | |||
|
SERIAL PORT 1 DTE SELECTION (CON’T) | ||||||||
|
Setting |
SW3/1 |
SW3/2 |
SW3/3 |
SW3/4 |
SW3/5 |
SW3/6 |
SW3/7 |
SW3/8 |
|
RS-232 |
On |
On |
On |
On |
On |
On |
On |
Off |
|
V.35 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
On |
|
SERIAL PORT 2 DTE SELECTION | |||
|
Setting |
J4 |
J5 |
J6 |
|
RS-232 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
|
V.35 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 3, 2 & 4, 5 & 7, 6 & 8 |
|
Note: Pins designated should be in the closed position. | |||
|
SERIAL PORT 2 DTE SELECTION (CON’T) | ||||||||
|
Setting |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 |
SW2/6 |
SW2/7 |
SW2/8 |
|
RS-232 |
On |
On |
On |
On |
On |
On |
On |
Off |
|
V.35 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
On |
|
SERIAL PORT 1 DCE SELECTION | |||
|
Setting |
J7 |
J8 |
J9 |
|
RS-232 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
|
V.35 |
1 & 3, 2 & 4, 5 & 7, 6 & 8 |
1 & 3, 2 & 4, 5 & 7, 6 & 8 |
1 & 3, 2 & 4, 5 & 7, 6 & 8 |
|
Note: Pins designated should be in the closed position. | |||
|
SERIAL PORT 1 DCE SELECTION (CON’T) | ||||||||
|
Setting |
SW3/1 |
SW3/2 |
SW3/3 |
SW3/4 |
SW3/5 |
SW3/6 |
SW3/7 |
SW3/8 |
|
RS-232 |
Off |
On |
On |
On |
On |
On |
On |
On |
|
V.35 |
Off |
Off |
On |
On |
Off |
On |
On |
On |
|
SERIAL PORT 2 DCE SELECTION | |||
|
Setting |
J4 |
J5 |
J6 |
|
RS-232 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
1 & 2, 3 & 4, 5 & 6, 7 & 8 |
|
V.35 |
1 & 3, 2 & 4, 5 & 7, 6 & 8 |
1 & 3, 2 & 4, 5 & 7, 6 & 8 |
1 & 3, 2 & 4, 5 & 7, 6 & 8 |
|
Note: Pins designated should be in the closed position. | |||
|
SERIAL PORT 2 DCE SELECTION (CON’T) | ||||||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
RS-232 |
Off |
On |
On |
On |
On |
On |
On |
On |
|
V.35 |
Off |
Off |
On |
On |
Off |
On |
On |
On |
