GTEK, INC.
CYCLONE 16/32
|
Card Type |
Serial card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
16/32 serial ports via 25-pin connector |
|
Hard Drives supported |
None |
|
Floppy drives supported |
None |
|
Data Bus |
16-bit ISA |
|
Card Size |
Half-length |
|

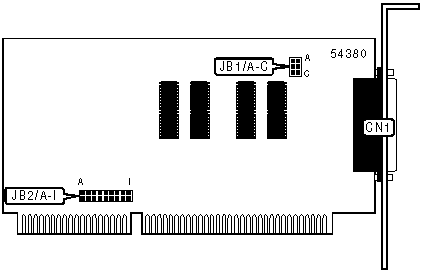

CONNECTIONS | |
|
Function | |
|
Serial ports via 25-pin connector |
CN1 |
|
BASE I/O ADDRESS SELECTION | |||
|
Setting |
JB1/A |
JB1/B |
JB1/C |
|
COM2 (2F8h) |
Closed |
Closed |
Closed |
|
COM1 (3F8h) |
Closed |
Closed |
Open |
|
COM4 (2E8h) |
Closed |
Open |
Closed |
|
COM3 (3E8h) |
Closed |
Open |
Open |
|
180h |
Open |
Closed |
Closed |
|
188h |
Open |
Closed |
Open |
|
100h |
Open |
Open |
Closed |
|
280h |
Open |
Open |
Open |
|
IRQ INTERRUPT SELECTION | |||||||||
|
IRQ |
JB2/A |
JB2/B |
JB2/C |
JB2/D |
JB2/E |
JB2/F |
JB2/G |
JB2/H |
JB2/I |
|
IRQ2 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
IRQ3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ4 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
IRQ5 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ7 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ11 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ12 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ15 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
Disabled |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
