GTEK, INC.
CYCLONE 6
|
Card Type |
Serial card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
Serial ports (6 RJ-45) |
|
Hard Drives supported |
None |
|
Floppy drives supported |
None |
|
Data Bus |
16-bit ISA |
|
Card Size |
Half-length |
|

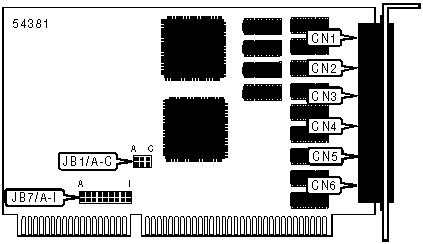

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Serial port 1 |
CN1 |
Serial port 4 |
CN4 |
|
Serial port 2 |
CN2 |
Serial port 5 |
CN5 |
|
Serial port 3 |
CN3 |
Serial port 6 |
CN6 |
|
BASE I/O ADDRESS SELECTION | |||
|
Setting |
JB1/A |
JB1/B |
JB1/C |
|
COM2 (2F8h) |
Closed |
Closed |
Closed |
|
COM1 (3F8h) |
Closed |
Closed |
Open |
|
COM4 (2E8h) |
Closed |
Open |
Closed |
|
COM3 (3E8h) |
Closed |
Open |
Open |
|
180h |
Open |
Closed |
Closed |
|
188h |
Open |
Closed |
Open |
|
140h |
Open |
Open |
Closed |
|
280h |
Open |
Open |
Open |
|
IRQ INTERRUPT SELECTION | |||||||||
|
IRQ |
JB7/A |
JB7/B |
JB7/C |
JB7/D |
JB7/E |
JB7/F |
JB7/G |
JB7/H |
JB7/I |
|
IRQ2 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
IRQ3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ4 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
IRQ5 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ7 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ11 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ12 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ15 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
Disabled |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
