INTEL CORPORATION

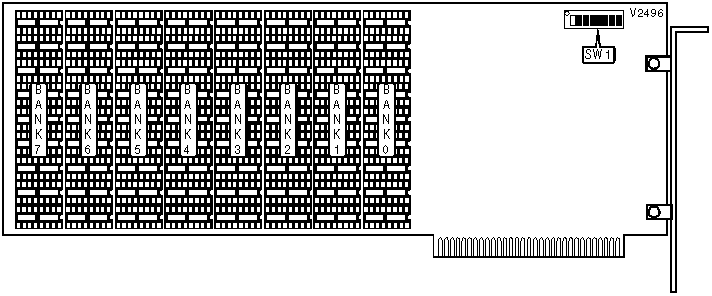

ABOVE BOARD/PC
|
Card Type |
Memory card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
2MB RAM (Type unidentified) |
|
I/O Options |
None |
|
Data Bus |
8-bit ISA |
|
Floppy drives supported |
None |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Chip type selected at 256KB |
SW1/1 |
On |
|
Chip type selected at 64KB |
SW1/1 |
Off | |
|
SYSTEM MEMORY CONFIGURATION | |||
|
Size |
SW1/2 |
SW1/3 |
SW1/4 |
|
256KB |
Off |
On |
On |
|
320KB |
Off |
On |
Off |
|
384KB |
Off |
Off |
On |
|
448KB |
Off |
Off |
Off |
|
512KB |
On |
On |
On |
|
576KB |
On |
On |
Off |
|
640KB |
On |
Off |
On |
|
RAM CONFIGURATION (64KB CHIPS) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
64KB |
(9) 64K x 1 |
NONE |
NONE |
NONE |
|
128KB |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
NONE |
|
192KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
|
256KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
|
320KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
|
384KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
|
448KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
|
512KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
|
RAM CONFIGURATION (64KB CHIPS CON’T) | ||||
|
Size |
Bank 4 |
Bank 5 |
Bank 6 |
Bank 7 |
|
64KB |
NONE |
NONE |
NONE |
NONE |
|
128KB |
NONE |
NONE |
NONE |
NONE |
|
192KB |
NONE |
NONE |
NONE |
NONE |
|
256KB |
NONE |
NONE |
NONE |
NONE |
|
320KB |
(9) 64K x 1 |
NONE |
NONE |
NONE |
|
384KB |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
NONE |
|
448KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
NONE |
|
512KB |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
(9) 64K x 1 |
|
RAM CONFIGURATION (256KB CHIPS) | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
256KB |
NONE |
NONE |
NONE |
NONE |
|
512KB |
(9) 256K X 1 |
NONE |
NONE |
NONE |
|
768KB |
(9) 256K X 1 |
(9) 256K X 1 |
NONE |
NONE |
|
1024KB |
(9) 256K X 1 |
(9) 256K X 1 |
(9) 256K X 1 |
NONE |
|
1280KB |
(9) 256K X 1 |
(9) 256K X 1 |
(9) 256K X 1 |
(9) 256K X 1 |
|
1536KB |
(9) 256K X 1 |
(9) 256K X 1 |
(9) 256K X 1 |
(9) 256K X 1 |
|
1792KB |
(9) 256K X 1 |
(9) 256K X 1 |
(9) 256K X 1 |
(9) 256K X 1 |
|
2048KB |
(9) 256K X 1 |
(9) 256K X 1 |
(9) 256K X 1 |
(9) 256K X 1 |
|
RAM CONFIGURATION (256KB CHIPS CON’T) | ||||
|
Size |
Bank 4 |
Bank 5 |
Bank 6 |
Bank 7 |
|
256KB |
NONE |
NONE |
NONE |
(9) 256K X 1 |
|
512KB |
NONE |
NONE |
NONE |
(9) 256K X 1 |
|
768KB |
NONE |
NONE |
NONE |
(9) 256K X 1 |
|
1024KB |
NONE |
NONE |
NONE |
(9) 256K X 1 |
|
1280KB |
NONE |
NONE |
NONE |
(9) 256K X 1 |
|
1536KB |
(9) 256K X 1 |
NONE |
NONE |
(9) 256K X 1 |
|
1792KB |
(9) 256K X 1 |
(9) 256K X 1 |
NONE |
(9) 256K X 1 |
|
2048KB |
(9) 256K X 1 |
(9) 256K X 1 |
(9) 256K X 1 |
(9) 256K X 1 |
|
BASE I/O ADDRESS SELECTION | ||||
|
Setting |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
208h & 209h |
On |
On |
On |
On |
|
218h & 219h |
On |
On |
On |
Off |
|
258h & 259h |
On |
Off |
On |
Off |
|
268h & 269h |
On |
Off |
Off |
On |
|
2A8h& 2A9h |
Off |
On |
Off |
On |
|
2B8h & 2B9h |
Off |
On |
Off |
Off |
|
2E8h & 2E9h |
Off |
Off |
Off |
On |
