INTEL CORPORATION
ABOVE BOARD/PC
|
Card Type |
Memory card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
2MB DRAM |
|
I/O Options |
None |
|
Data Bus |
16-bit ISA |
|
Floppy drives supported |
None |
|
USER CONFIGURABLE SETTINGS | ||
|
Function |
Label |
Position |
|
Chip type select 64KB |
SW1/1 |
Off |
|
Chip type select 256KB |
SW1/1 |
On |
|

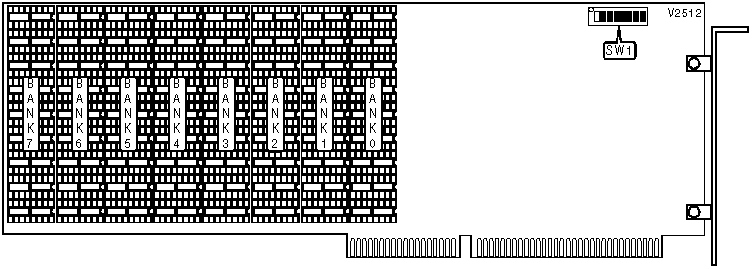

DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
64KB |
(9) 4164K |
None |
None |
None |
|
128KB |
(9) 4164K |
(9) 4164K |
None |
None |
|
256KB |
(9) 4164K |
(9) 4164K |
(9) 4164K |
None |
|
320KB |
(9) 4164K |
(9) 4164K |
(9) 4164K |
(9) 4164K |
|
380KB |
(9) 4164K |
(9) 4164K |
(9) 4164K |
(9) 4164K |
|
448KB |
(9) 4164K |
(9) 4164K |
(9) 4164K |
(9) 4164K |
|
512KB |
(9) 4164K |
(9) 4164K |
(9) 4164K |
(9) 4164K |
|
576KB |
(9) 4164K |
(9) 4164K |
(9) 4164K |
(9) 4164K |
|
256KB |
(9) 41256K |
None |
None |
None |
|
512KB |
(9) 41256K |
(9) 41256K |
None |
None |
|
768KB |
(9) 41256K |
(9) 41256K |
(9) 41256K |
None |
|
1024KB |
(9) 41256K |
(9) 41256K |
(9) 41256K |
(9) 41256K |
|
1280KB |
(9) 41256K |
(9) 41256K |
(9) 41256K |
(9) 41256K |
|
1536KB |
(9) 41256K |
(9) 41256K |
(9) 41256K |
(9) 41256K |
|
1792KB |
(9) 41256K |
(9) 41256K |
(9) 41256K |
(9) 41256K |
|
2048KB |
(9) 41256K |
(9) 41256K |
(9) 41256K |
(9) 41256K |
|
DRAM CONFIGURATION (CON’T) | ||||
|
Size |
Bank 4 |
Bank 5 |
Bank 6 |
Bank 7 |
|
64KB |
None |
None |
None |
None |
|
128KB |
None |
None |
None |
None |
|
256KB |
None |
None |
None |
None |
|
320KB |
None |
None |
None |
None |
|
380KB |
(9) 4164K |
None |
None |
None |
|
448KB |
(9) 4164K |
(9) 4164K |
None |
None |
|
512KB |
(9) 4164K |
(9) 4164K |
(9) 4164K |
None |
|
576KB |
(9) 4164K |
(9) 4164K |
(9) 4164K |
(9) 4164K |
|
256KB |
None |
None |
None |
None |
|
512KB |
None |
None |
None |
None |
|
768KB |
None |
None |
None |
None |
|
1024KB |
None |
None |
None |
None |
|
1280KB |
(9) 41256K |
None |
None |
None |
|
1536KB |
(9) 41256K |
(9) 41256K |
None |
None |
|
1792KB |
(9) 41256K |
(9) 41256K |
(9) 41256K |
None |
|
2048KB |
(9) 41256K |
(9) 41256K |
(9) 41256K |
(9) 41256K |
|
CONVENTIONAL MEMORY CONFIGURATION | |||
|
Size |
SW1/2 |
SW1/3 |
SW1/4 |
|
256KB |
Off |
On |
On |
|
320KB |
Off |
On |
Off |
|
384KB |
Off |
Off |
On |
|
448KB |
Off |
Off |
Off |
|
512KB |
On |
On |
On |
|
576KB |
On |
On |
Off |
|
640KB |
On |
Off |
On |
|
BASE I/O ADDRESS SELECTION | ||||
|
Setting |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
208h |
On |
On |
On |
On |
|
209h |
On |
On |
On |
On |
|
218h |
On |
On |
On |
Off |
|
219h |
On |
On |
On |
Off |
|
258h |
On |
Off |
On |
Off |
|
259h |
On |
Off |
On |
Off |
|
268h |
On |
Off |
Off |
On |
|
269h |
On |
Off |
Off |
On |
|
2Aeh |
Off |
On |
Off |
On |
|
2A9h |
Off |
On |
Off |
On |
|
2B8h |
Off |
On |
Off |
Off |
|
2B9h |
Off |
On |
Off |
Off |
|
2E8h |
Off |
Off |
Off |
On |
|
2E9h |
Off |
Off |
Off |
On |
