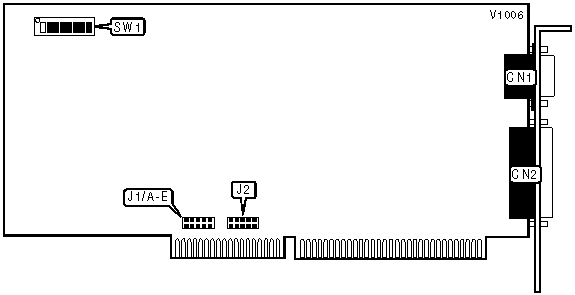

MULTITECH SYSTEMS, INC.
ISI502U
|
Card Type |
Serial card |
|
Chipset Controller |
N/A |
|
I/O Options |
Serial ports (2) |
|
Maximum DRAM |
N/A |
|
CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
9-pin serial port |
CN1 |
25-pin serial port |
CN2 |
|
I/O BASE ADDRESS SELECTION | |||||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 | |
| » |
380h |
On |
On |
On |
On |
Off |
Off |
Off |
On |
|
100h |
On |
On |
On |
On |
On |
Off |
On |
On | |
|
108h |
Off |
On |
On |
On |
On |
Off |
On |
On | |
|
110h |
On |
Off |
On |
On |
On |
Off |
On |
On | |
|
118h |
Off |
Off |
On |
On |
On |
Off |
On |
On | |
|
120h |
On |
On |
Off |
On |
On |
Off |
On |
On | |
|
3D8h |
Off |
Off |
On |
Off |
Off |
Off |
Off |
On | |
|
3E0h |
On |
On |
Off |
Off |
Off |
Off |
Off |
On | |
|
3E8h |
Off |
On |
Off |
Off |
Off |
Off |
Off |
On | |
|
3F0h |
On |
Off |
Off |
Off |
Off |
Off |
Off |
On | |
|
3F8h |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
On | |
|
Note:A total of 96 base address settings are available. The switches are a binary representation of the decimal memory addresses. Switch SW1/8 is the Most Significant Bit and switch SW1/1 is the Least Significant Bit. The switches have the following decimal values: switch SW1/1=8, SW1/2=16, SW1/3=32, SW1/4=64, SW1/5=128, SW1/6=256, SW1/7=512, SW1/8=1024. Turn off the switches and add the values of the switches that are off to obtain the correct memory address. (Off=1, On=0) | |||||||||
|
INTERRUPT SELECTION | ||||||
|
IRQ |
J1/A |
J1/B |
J1/C |
J1/D |
J1/E | |
| » |
3 |
Open |
Closed |
Open |
Open |
Open |
|
2/9 |
Closed |
Open |
Open |
Open |
Open | |
|
4 |
Open |
Open |
Closed |
Open |
Open | |
|
5 |
Open |
Open |
Open |
Closed |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Closed | |
|
FACTORY CONFIGURED - DO NOT ALTER | |
|
Jumper |
Position |
|
J2 |
N/A |
