MEDIA VISION TECHNOLOGY, INC.
PRO AUDIO WAVETABLE SCSI
|
Card Type |
Sound card |
|
Chipset Controller |
Media Vision |
|
I/O Options |
CD-ROM audio, game/MIDI port, line in, microphone in, SCSI interface, speaker out, wavetable connector |
|
Maximum DRAM |
N/A |
|

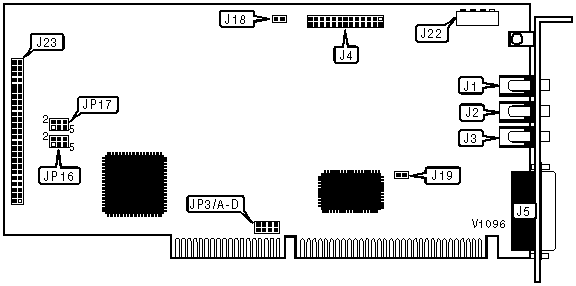

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Line in |
J1 |
Game/MIDI port |
J5 |
|
Mic in |
J2 |
CD-ROM - audio in |
J22 |
|
Speaker out |
J3 |
50-pin SCSI interface |
J23 |
|
Wavetable connector |
J4 | ||
|
BASE ADDRESS SELECTION | |||
|
Address |
JP16 |
JP17 | |
| » |
390h |
Open |
Pins 1 & 3, 2 & 4, 5 & 6 closed |
|
230h |
Pins 5 & 6 closed |
Pins 1 & 2, 3 & 4, 5 & 6 closed | |
|
290h |
Pins 5 & 6 closed |
Pins 1 & 3, 2 & 4, 5 & 6 closed | |
|
330h |
Open |
Pins 1 & 2, 3 & 4, 5 & 6 closed | |
|
350h |
Open |
Pins 1 & 2, 4 & 6, 3 & 5 closed | |
|
MPU-401 CONFIGURATION | ||
|
Setting |
J18 | |
| » |
Disabled |
Closed |
|
Enabled |
Open | |
|
GAME PORT CONFIGURATION | ||
|
Setting |
J19 | |
| » |
Enabled |
Open |
|
Disabled |
Closed | |
|
INTERRUPT SELECTION | |||||
|
IRQ |
JP3/A |
JP3/B |
JP3/C |
JP3/D | |
| » |
15 |
Closed |
Open |
Open |
Open |
|
10 |
Open |
Open |
Open |
Closed | |
|
11 |
Open |
Open |
Closed |
Open | |
|
14 |
Open |
Closed |
Open |
Open | |
