MEDIA VISION TECHNOLOGY, INC.
PRO MOVIE SPECTRUM
|
Card Type |
Video capture/serial port |
|
Chipset Controller |
N/A |
|
I/O Options |
Composite video in, serial port, S-video |
|
Maximum DRAM |
N/A |
|

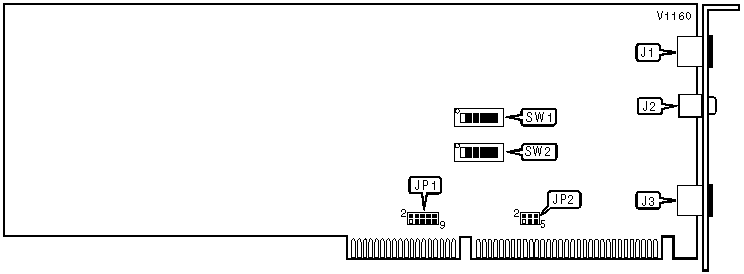

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
S-video |
J1 |
Serial port |
J3 |
|
Composite video in |
J2 | ||
|
INTERRUPT SELECTION | ||
|
IRQ |
JP1 | |
| » |
10 |
Pins 9 & 10 closed |
|
11 |
Pins 7 & 8 closed | |
|
12 |
Pins 5 & 6 closed | |
|
14 |
Pins 3 & 4 closed | |
|
15 |
Pins 1 & 2 closed | |
|
BASE MEMORY ADDRESS SELECTION | |||||||
|
Address |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 |
SW2/6 | |
| » |
C8000h - C8FFFh |
On |
On |
Off |
On |
On |
On |
|
C0000h - C0FFFh |
On |
On |
On |
On |
On |
On | |
|
C9000h - C9FFFh |
On |
On |
Off |
On |
On |
Off | |
|
CA000h - CAFFFh |
On |
On |
Off |
On |
Off |
On | |
|
D8000h - D8FFFh |
On |
Off |
Off |
On |
On |
On | |
|
D9000h - D9FFFh |
On |
Off |
Off |
On |
On |
Off | |
|
DA000h - DAFFFh |
On |
Off |
Off |
On |
Off |
On | |
|
ED000h - EDFFFh |
Off |
On |
Off |
Off |
On |
Off | |
|
EE000h - EEFFFh |
Off |
On |
Off |
Off |
Off |
On | |
|
EF000h - EFFFFh |
Off |
On |
Off |
Off |
Off |
Off | |
|
BASE I/O ADDRESS SELECTION | |||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
|
210h - 213h |
On |
On |
Off |
|
220h - 223h |
On |
Off |
On |
|
230h - 233h |
On |
Off |
Off |
|
240h - 243h |
Off |
On |
On |
|
250h - 253h |
Off |
On |
Off |
|
260h - 263h |
Off |
Off |
On |
|
RS-422 SERIAL PORT INTERRUPT CONFIGURATION | ||
|
IRQ |
JP2 | |
| » |
Disabled |
Pins 1 & 2 closed |
|
3 (COM2 & COM4) |
Pins 5 & 6 closed | |
|
4(COM1 & COM3) |
Pins 3 & 4 closed | |
|
COM PORT IDENTIFICATION CONFIGURATION | ||
|
COM |
SW1/4 |
SW1/5 |
|
COM1 |
On |
On |
|
COM2 |
On |
Off |
|
COM3 |
Off |
On |
|
COM4 |
Off |
Off |
|
COM PORT CONFIGURATION | |
|
Setting |
SW1/6 |
|
Enabled |
On |
|
Disabled |
Off |
