NATIONAL INSTRUMENTS
PC-LPM-16
|
Card Type |
Analog to digital timing converter |
|
Chipset Controller |
Unidentified |
|
I/O Options |
Analog input, digital input, digital output |
|
Maximum DRAM |
N/A |
|

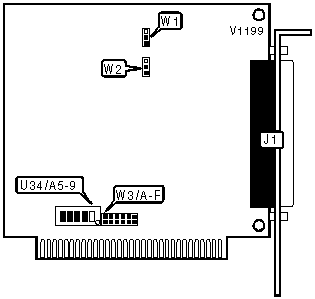

CONNECTIONS | |
|
Purpose |
Location |
|
50-pin I/O connector |
J1 |
|
INTERRUPT SELECTION | |||||||
|
IRQ |
W3/A |
W3/B |
W3/C |
W3/D |
W3/E |
W3/F | |
| » |
5 |
Open |
Open |
Closed |
Open |
Open |
Open |
|
3 |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
4 |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
6 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
9 |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
BASE I/O ADDRESS SELECTION | ||||||
|
Address |
U34/A5 |
U34/A6 |
U34/A7 |
U34/A8 |
U34/A9 | |
| » |
260h |
Off |
Off |
On |
On |
Off |
|
000h |
On |
On |
On |
On |
On | |
|
020h |
Off |
On |
On |
On |
On | |
|
040h |
On |
Off |
On |
On |
On | |
|
060h |
Off |
Off |
On |
On |
On | |
|
080h |
On |
On |
Off |
On |
On | |
|
360h |
Off |
Off |
On |
Off |
Off | |
|
380h |
On |
On |
Off |
Off |
Off | |
|
3A0h |
Off |
On |
Off |
Off |
Off | |
|
3C0h |
On |
Off |
Off |
Off |
Off | |
|
3E0h |
Off |
Off |
Off |
Off |
Off | |
|
Note: A total of 255 base address settings are available. The switches are a binary representation of the decimal memory addresses. Switch A9 is the Most Significant Bit and switch A5 is the Least Significant Bit. The switches have the following decimal values: switch A9=512, A8=256, A7=128, A6=64, A5=32. Turn off the switches and add the values of the switches that are off to obtain the correct memory address. (Off=1, On=0) | ||||||
|
BIPOLAR INPUT SELECTION | ||
|
Setting |
W1 |
W2 |
|
±5V |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
±2.5V |
Pins 2 & 3 closed |
Pins 1 & 2 closed |
|
UNIPOLAR INPUT SELECTION | ||
|
Setting |
W1 |
W2 |
|
0 to 10V |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
0 to 5V |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
