MEDIA VISION TECHNOLOGY, INC.
PRO SONIC 16 (650-0066-02)
|
Card Type |
Sound card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|
I/O Options |
Game/MIDI port, microphone in, speaker out, line in, audio in, CD-ROM interface connector |
|
Data Bus |
16-bit ISA |
|

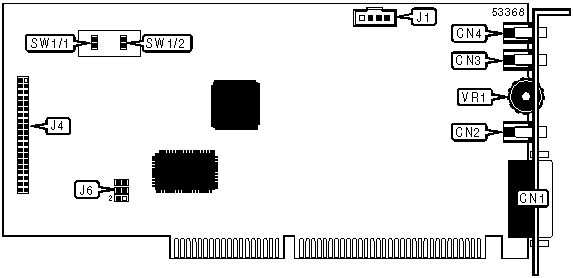

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Game/MIDI port |
CN1 |
Audio in - CD-ROM |
J1 |
|
Speaker out |
CN2 |
CD-ROM interface connector (Panasonic) |
J4 |
|
Microphone in |
CN3 |
Volume control |
VR1 |
|
Line in |
CN4 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
MPU 401 - disabled |
SW1/1 |
Closed |
|
MPU 401 - enabled |
SW1/1 |
Open | |
| » |
Joystick - disabled |
SW1/2 |
Closed |
|
Joystick - enabled |
SW1/2 |
Open | |
|
I/O ADDRESS SELECTION | ||||
|
Setting |
J6/1 & 2 |
J6/3 & 4 |
J6/5 & 6 | |
|
300 |
Closed |
Closed |
Closed | |
|
310 |
Open |
Closed |
Closed | |
|
320 |
Closed |
Open |
Closed | |
|
330 |
Open |
Open |
Closed | |
| » |
340 |
Closed |
Closed |
Open |
