MOXA TECHNOLOGIES CO., LTD.
C218 PLUS
|
Card Type |
Multiport controller |
|
Chip Set |
Unidentified |
|
Maximum Transfer Rate |
115.2Kbps |
|
Maximum Onboard Memory |
512KB RAM |
|
I/O Options |
8 RS-232/RS-422 serial ports via octopus cable |
|

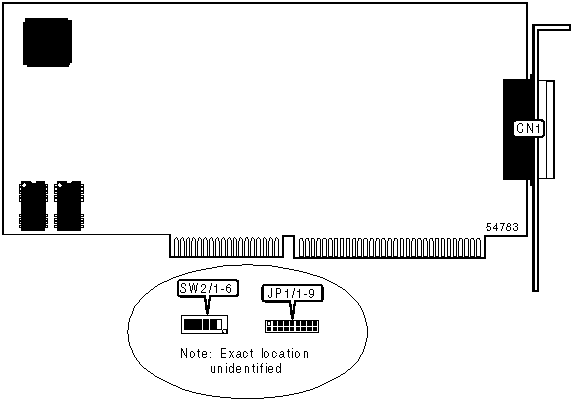

CONNECTIONS | |
|
Function |
Location |
|
25-pin octopus cable connector |
CN1 |
|
BASE ADDRESS SELECTION | ||||||
|
Address |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 |
SW2/6 |
|
C8000h |
On |
Off |
On |
On |
On |
On |
|
CC000h |
Off |
Off |
On |
On |
On |
On |
|
D0000h |
On |
On |
Off |
On |
On |
On |
|
D4000h |
Off |
On |
Off |
On |
On |
On |
|
D8000h |
On |
Off |
Off |
On |
On |
On |
|
DC000h |
Off |
Off |
Off |
On |
On |
On |
|
4C8000h |
On |
Off |
On |
Off |
On |
On |
|
4CC000h |
Off |
Off |
On |
Off |
On |
On |
|
4D0000h |
On |
On |
Off |
Off |
On |
On |
|
4D4000h |
Off |
On |
Off |
Off |
On |
On |
|
4D8000h |
On |
Off |
Off |
Off |
On |
On |
|
4DC000h |
Off |
Off |
Off |
Off |
On |
On |
|
8C8000h |
On |
Off |
On |
On |
Off |
On |
|
8CC000h |
Off |
Off |
On |
On |
Off |
On |
|
8D0000h |
On |
On |
Off |
On |
Off |
On |
|
BASE ADDRESS SELECTION (CONT.) | ||||||
|
Address |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 |
SW2/6 |
|
8D4000h |
Off |
On |
Off |
On |
Off |
On |
|
8D8000h |
On |
Off |
Off |
On |
Off |
On |
|
8DC000h |
Off |
Off |
Off |
On |
Off |
On |
|
AC8000h |
On |
Off |
On |
Off |
Off |
On |
|
ACC000h |
Off |
Off |
On |
Off |
Off |
On |
|
AD0000h |
On |
On |
Off |
Off |
Off |
On |
|
AD4000h |
Off |
On |
Off |
Off |
Off |
On |
|
AD8000h |
On |
Off |
Off |
Off |
Off |
On |
|
ADC000h |
Off |
Off |
Off |
Off |
Off |
On |
|
CC8000h |
On |
Off |
On |
On |
On |
Off |
|
CCC000h |
Off |
Off |
On |
On |
On |
Off |
|
CD0000h |
On |
On |
Off |
On |
On |
Off |
|
CD4000h |
Off |
On |
Off |
On |
On |
Off |
|
CD8000h |
On |
Off |
Off |
On |
On |
Off |
|
CDC000h |
Off |
Off |
Off |
On |
On |
Off |
|
DC8000h |
On |
Off |
On |
Off |
On |
Off |
|
DCC000h |
Off |
Off |
On |
Off |
On |
Off |
|
DD0000h |
On |
On |
Off |
Off |
On |
Off |
|
DD4000h |
Off |
On |
Off |
Off |
On |
Off |
|
DD8000h |
On |
Off |
Off |
Off |
On |
Off |
|
DDC000h |
Off |
Off |
Off |
Off |
On |
Off |
|
FC8000h |
On |
Off |
On |
On |
Off |
Off |
|
FCC000h |
Off |
Off |
On |
On |
Off |
Off |
|
FD0000h |
On |
On |
Off |
On |
Off |
Off |
|
FD4000h |
Off |
On |
Off |
On |
Off |
Off |
|
FD8000h |
On |
Off |
Off |
On |
Off |
Off |
|
FDC000h |
Off |
Off |
Off |
On |
Off |
Off |
|
INTERRUPT SELECTION | |||||||||
|
IRQ |
JP1/1 |
JP1/2 |
JP1/3 |
JP1/4 |
JP1/5 |
JP1/6 |
JP1/7 |
JP1/8 |
JP1/9 |
|
IRQ2 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ7 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
