QUATECH, INC.
DAQ-16
|
Card Type |
Data acquisition adapter |
|
Chipset/Controller |
Analog Devices |
|
I/O Options |
Digital/Analog converter |
|
Maximum DRAM |
N/A |
|

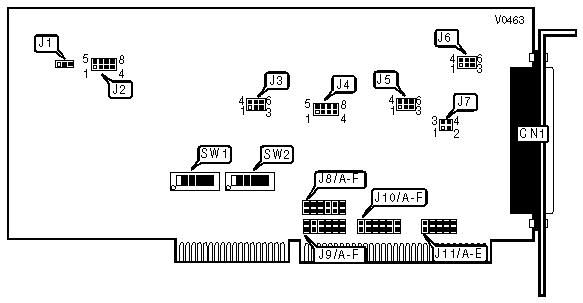

CONNECTIONS | |
|
Purpose |
Location |
|
DB-62 converter interface |
CN1 |
|
INPUT GAIN SELECT | ||
|
Gain |
J7 | |
| » |
1 |
Pins 3 & 4 closed |
|
10 |
Pins 2 & 4 closed | |
|
100 |
Pins 1 & 3 closed | |
|
INPUT RANGE SELECT | ||
|
Range |
J6 | |
| » |
10 volt |
Pins 2 & 3, 5 & 6 closed |
|
5 volt |
Pins 1 & 2, 4 & 5 closed | |
|
2.5 volt |
Pins 2 & 3, 4 & 5 closed | |
|
OPERATING MODE | |
|
Mode |
J5 |
|
Uni-polar, binary |
Pins 1 & 2, 4 & 5 closed |
|
Uni-polar, 2’s complement |
Pins 1 & 2, 5 & 6 closed |
|
Bi-polar, binary |
Pins 2 & 3, 4 & 5 closed |
|
Bi-polar, 2’s complement |
Pins 2 & 3, 5 & 6 closed |
|
D/A CHANNEL POWER REFERENCE SOURCE | ||
|
Channel |
Source |
J3 |
|
0 |
Internal |
Pins 4 & 5 closed |
|
0 |
External |
Pins 5 & 6 closed |
|
1 |
Internal |
Pins 1 & 2 closed |
|
1 |
External |
Pins 2 & 3 closed |
|
CHANNEL 0 OUTPUT CONFIGURATION | |||
|
Mode |
Gain |
J4 | |
| » |
Bi-polar |
1 |
Pins 1 & 5, 2 & 6 closed |
|
Bi-polar |
2 |
Pins 1 & 5, 2 & 6 closed | |
|
Uni-polar |
1 |
Pins 1 & 5, 2 & 6 closed | |
|
Uni-polar |
2 |
Pins 1 & 5, 2 & 6 closed | |
|
CHANNEL 1 OUTPUT CONFIGURATION | |||
|
Mode |
Gain |
J4 | |
| » |
Bi-polar |
1 |
Pins 3 & 7, 4 & 8 closed |
|
Uni-polar |
2 |
Pins 3 & 7, 4 & 8 closed | |
|
Uni-polar |
1 |
Pins 3 & 7, 4 & 8 closed | |
|
Uni-polar |
2 |
Pins 3 & 7, 4 & 8 closed | |
|
INTERRUPT SELECT | ||||||
|
IRQ |
J10/A |
J10/B |
J10/C |
J10/D |
J10/E |
J10/F |
|
IR/FONT> |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ3 |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ5 |
Open |
Open |
Open |
Closed |
Open |
Open |
|
IRQ6 |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ7 |
Open |
Open |
Open |
Open |
Open |
Closed |
|
INTERRUPT SELECT | |||||
|
IRQ |
J11/A |
J11/B |
J11/C |
J11/D |
J11/E |
|
IRQ10 |
Closed |
Open |
Open |
Open |
Open |
|
IRQ11 |
Open |
Closed |
Open |
Open |
Open |
|
IRQ12 |
Open |
Open |
Closed |
Open |
Open |
|
IRQ14 |
Open |
Open |
Open |
Closed |
Open |
|
IRQ15 |
Open |
Open |
Open |
Open |
Closed |
|
DMA CONFIGURATION | |||
|
Channel |
Level |
J8 |
J9 |
|
0 |
7 |
Pins 1 & 7, 2 & 8 closed |
N/A |
|
0 |
6 |
Pins 3 & 9, 4 & 10 closed |
N/A |
|
0 |
5 |
Pins 5 & 11, 6 & 12 closed |
N/A |
|
1 |
7 |
N/A |
Pins 1 & 7, 2 & 8 closed |
|
1 |
6 |
N/A |
Pins 3 & 9, 4 & 10 closed |
|
1 |
5 |
N/A |
Pins 5 & 11, 6 & 12 closed |
|
A/D CONVERSION START PULSE | ||
|
Setting |
J1 | |
| » |
DAQ-16 controlled |
Pins 1 & 2 closed |
|
User controlled |
Pins 2 & 3 closed | |
|
TIMER SAMPLING CONFIGURATION | ||
|
Setting |
J2 | |
| » |
Internal timer, 2 cascaded |
Pins 1 & 2, 6 & 7 closed |
|
Internal timer, 3 cascaded |
Pins 2 & 6, 7 & 8 closed | |
|
External timer, without pre-divider |
Pins 1 & 2, 3 & 7 closed | |
|
External timer, with pre-divider |
Pins 1 & 5, 3 & 7 closed | |
