QUATECH, INC.
MMP-100
|
Card Type |
Parallel/serial |
|
Chip Set |
Unidentified |
|
Data Bus |
16-bit ISA |
|
I/O Options |
Parallel port, serial ports (2) |
|

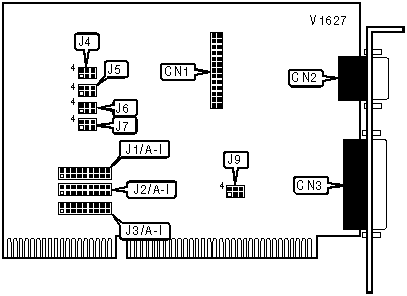

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Serial port 2 |
CN1 |
Parallel port |
CN3 |
|
Serial port 1 |
CN2 | ||
|
DMA CHANNEL | |
|
Setting |
J9 |
|
DMA1 |
Pins 1 & 2, 4 & 5 closed |
|
DMA3 |
Pins 2 & 3, 5 & 6 closed |
|
PARALLEL PORT ADDRESS | |
|
Setting |
J4 |
|
LPT1 (378h) |
Pins 1 & 2, 5 & 6 closed |
|
LPT2 (278h) |
Pins 1 & 2, 4 & 5 closed |
|
LPT3 (3BCh) |
Pins 2 & 3, 4 & 5 closed |
|
Disabled |
Pins 2 & 3, 5 & 6 closed |
|
PARALLEL PORT INTERRUPT | |||||||||
|
Setting |
J1/A |
J1/B |
J1/C |
J1/D |
J1/E |
J1/F |
J1/G |
J1/H |
J1/I |
|
2/9 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
7 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
PARALLEL PORT MODE | |
|
Setting |
J5 |
|
Normal |
Pins 2 & 3, 5 & 6 closed |
|
EPP |
Pins 2 & 3, 4 & 5 closed |
|
ECP (Not software selectable) |
Pins 1 & 2, 5 & 6 closed |
|
ECP (Software selectable) |
Pins 1 & 2, 4 & 5 closed |
|
SERIAL PORT 1 ADDRESS | |
|
Setting |
J6 |
|
COM1 (3F8h) |
Pins 1 & 2, 4 & 5 closed |
|
COM2 (2F8h) |
Pins 1 & 2, 5 & 6 closed |
|
COM3 (3E8h) |
Pins 2 & 3, 4 & 5 closed |
|
Disabled |
Pins 2 & 3, 5 & 6 closed |
|
SERIAL PORT 2 ADDRESS | |
|
Setting |
J7 |
|
COM1 (3F8h) |
Pins 1 & 2, 5 & 6 closed |
|
COM2 (2F8h) |
Pins 1 & 2, 4 & 5 closed |
|
COM4 (2E8h) |
Pins 2 & 3, 4 & 5 closed |
|
Disabled |
Pins 2 & 3, 5 & 6 closed |
|
SERIAL PORT 1 INTERRUPT | |||||||||
|
Setting |
J2/A |
J2/B |
J2/C |
J2/D |
J2/E |
J2/F |
J2/G |
J2/H |
J2/I |
|
2/9 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
7 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
SERIAL PORT 2 INTERRUPT | |||||||||
|
Setting |
J3/A |
J3/B |
J3/C |
J3/D |
J3/E |
J3/F |
J3/G |
J3/H |
J3/I |
|
2/9 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
7 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
