PACKARD BELL
SOUND 144AM/AMSP
|
Card Type |
Sound card |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
None |
|
I/O Options |
CD-ROM interface, Game/MIDI port, CD audio connectors (2), line in, line out, microphone jack, telephone jack |
|
Data Bus |
16-bit ISA |
|

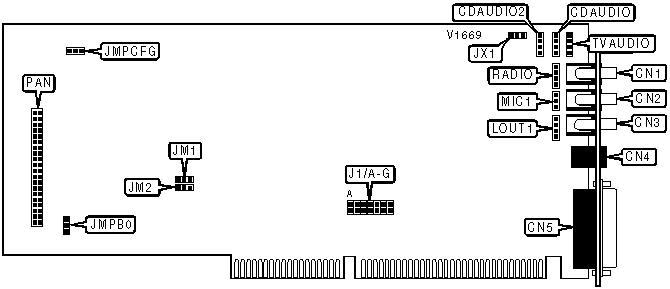

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
CD audio connector |
CDAUDIO |
Game/MIDI port |
CN5 |
|
CD audio connector 2 |
CDAUDIO2 |
Microphone connector |
MIC1 |
|
Line in |
CN1 |
Panasonic CD-ROM interface |
PAN |
|
Microphone port |
CN2 |
Radio audio in connector |
RADIO |
|
Line out |
CN3 |
TV audio in connector |
TVAUDIO |
|
Telephone jack |
CN4 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter |
JMPCFG |
N/A |
| » |
Factory configured - do not alter |
JMPBO |
N/A |
| » |
Condenser microphone is connected |
JX1 |
Pins 1 & 2 closed |
|
Carbon microphone is connected |
JX1 |
Pins 2 & 3 closed | |
|
Note:The location of pin 1 is unidentified. | |||
|
MODEM INTERRUPT JUMPER | ||||||||
|
IRQ |
J1/A |
J1/B |
J1/C |
J1/D |
J1/E |
J1/F |
J1/G | |
|
2/9 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
| » |
4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
11 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
12 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
COM PORT ADDRESS SELECTION | |||
|
Setting |
JM1 |
JM2 | |
| » |
COM1 |
Pins 1 & 2 closed |
pins 1 & 2 closed |
|
COM2 |
Pins 1 & 2 closed |
Pins 2 & 3 closed | |
|
COM3 |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
COM4 |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
