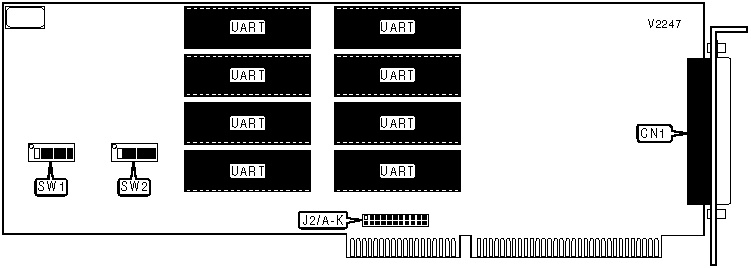

QUATECH, INC.
ES-100D, ESB-10
|
Card Type |
Serial |
|
Chip Set |
Unidentified |
|
I/O Options |
Serial ports (8) |
|
Data Bus |
16-bit ISA |
|
CONNECTIONS | |
|
Function |
Label |
|
Serial ports via DB-78 connector |
CN1 |
|
Note:Standard DB-25 serial ports are provided on an included adapter cable. | |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter |
SW2/5 |
N/A |
| » |
Address+7 register is scratchpad register |
SW2/6 |
Off |
|
Address+7 register is interrupt status register |
SW2/6 |
On | |
|
SERIAL PORT ADDRESS | ||||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 | |
|
0000h |
On |
On |
On |
On |
On | |
|
0040h |
On |
On |
On |
On |
On | |
|
0080h |
On |
On |
On |
On |
On | |
|
00C0h |
On |
On |
On |
On |
On | |
|
0100h |
On |
On |
On |
On |
On | |
| » |
0300h |
On |
On |
On |
On |
On |
|
FEC0h |
Off |
Off |
Off |
Off |
Off | |
|
FF00h |
Off |
Off |
Off |
Off |
Off | |
|
FF40h |
Off |
Off |
Off |
Off |
Off | |
|
FF80h |
Off |
Off |
Off |
Off |
Off | |
|
FFC0h |
Off |
Off |
Off |
Off |
Off | |
|
SERIAL PORT ADDRESS (CON’T) | ||||||
|
Setting |
SW1/6 |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 | |
|
0000h |
On |
On |
On |
On |
On | |
|
0040h |
On |
On |
On |
On |
Off | |
|
0080h |
On |
On |
On |
Off |
On | |
|
00C0h |
On |
On |
On |
Off |
Off | |
|
0100h |
On |
On |
Off |
On |
On | |
| » |
0300h |
On |
Off |
Off |
On |
On |
|
FEC0h |
Off |
Off |
On |
Off |
Off | |
|
FF00h |
Off |
Off |
Off |
On |
On | |
|
FF40h |
Off |
Off |
Off |
On |
Off | |
|
FF80h |
Off |
Off |
Off |
Off |
On | |
|
FFC0h |
Off |
Off |
Off |
Off |
Off | |
|
Note: A total of 1024 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/1 is the Most Significant Bit and switch SW2/4 is the Least Significant Bit. The switches have the following decimal values: SW1/1=32768, SW1/2=16384, SW1/3=8192, SW1/4=4096, SW1/5=2048, SW1/6=1024, SW2/1=512, SW2/2=256, SW2/3=128, SW2/4=64. Turn off the switches and add the values of the switches that are off to obtain the correct memory address. (Off=1, On=0) Each port takes an additional 8 bytes after this address, for a total of 64 bytes. | ||||||
|
SERIAL PORT INTERRUPT | |||||||
|
Setting |
J2/A |
J2/B |
J2/C |
J2/D |
J2/E |
J2/F | |
|
IR/FONT> |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ3 |
Open |
Closed |
Open |
Open |
Open |
Open | |
| » |
IRQ4 |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ5 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ6 |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ14 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
SERIAL PORT INTERRUPT (CON’T) | ||||||
|
Setting |
J2/G |
J2/H |
J2/I |
J2/J |
J2/K | |
|
IR/FONT> |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ3 |
Open |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ6 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ14 |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Closed | |
