QUADRAM
JT FAX
|
Card Type |
Fax |
|
Chipset |
Unidentified |
|
Maximum Fax Rate |
Unidentified |
|
Data Bus |
8-bit ISA |
|
Fax Class |
Unidentified |
|
Fax Modulation |
Unidentified |
|

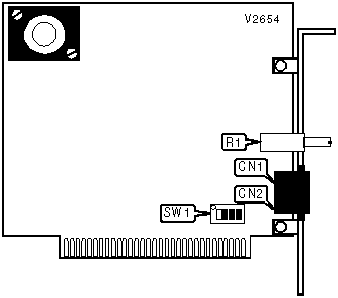

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Line out |
CN1 |
Volume control |
R1 |
|
Line in |
CN2 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
SW1/4 |
Off |
|
BASE I/O ADDRESS | ||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 | |
|
300h |
On |
On |
On | |
|
304h |
On |
On |
Off | |
|
308h |
On |
Off |
On | |
|
30Ch |
On |
Off |
Off | |
|
310h |
Off |
On |
On | |
| » |
314h |
Off |
On |
Off |
|
318h |
Off |
Off |
On | |
|
31Ch |
Off |
Off |
Off | |
