STAR GATE TECHNOLOGIES, INC.
PLUS 8
|
Card Type |
Serial controller |
|
Chipset Controller |
Unidentified |
|
I/O Options |
8 Channel Serial/Via proprietary cable |
|
Maximum Dram |
Unidentified |
|

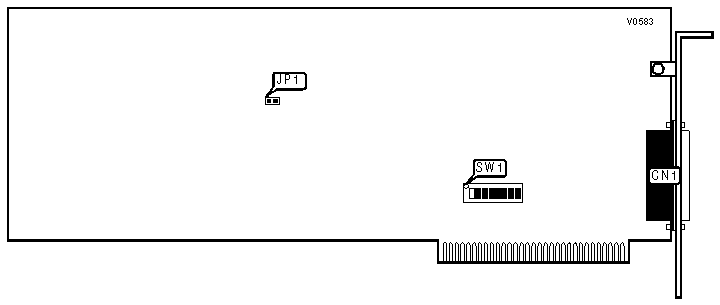

CONNECTIONS | |
|
Purpose |
Location |
|
25-pin multi channel serial port |
CN1 |
|
FLOW CONTROL SELECT | |
|
Setting |
JP1 |
|
Port 1 only |
Closed |
|
All 8 ports |
Open |
|
USER OPERATING SYSTEM SELECT | ||||||||
|
OS |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
QNX |
Off |
Off |
On |
Off |
Off |
Off |
On |
On |
|
2 card QNX |
Off |
On |
Off |
Off |
Off |
Off |
On |
Off |
|
PC-MOS |
Off |
Off |
On |
Off |
Off |
Off |
On |
On |
|
2 card PC-MOS |
Off |
On |
Off |
Off |
Off |
Off |
On |
Off |
|
SCO XENIX |
Off |
Off |
On |
Off |
Off |
Off |
On |
Off |
|
SCO UNIX |
Off |
Off |
On |
Off |
Off |
Off |
On |
Off |
|
2 Card SCO XENIX |
Off |
On |
Off |
Off |
Off |
Off |
On |
On |
|
2 Card SCO UNIX |
Off |
On |
Off |
Off |
Off |
Off |
On |
On |
|
DOS SELECT | ||||||
|
IRQ |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
IRQ2 |
On |
Off |
Off |
Off |
Off |
Off |
|
IRQ3 |
Off |
On |
Off |
Off |
Off |
Off |
|
IRQ4 |
Off |
Off |
On |
Off |
Off |
Off |
|
IRQ5 |
Off |
Off |
Off |
On |
Off |
Off |
|
IRQ6 |
Off |
Off |
Off |
Off |
On |
Off |
|
IRQ7 |
Off |
Off |
Off |
Off |
Off |
On |
|
DOS INTERUPT CONTROL SELECT | |
|
IRQ |
SW1/7 |
|
Enabled |
On |
|
Disabled |
Off |
|
Note: With Interrupt control is enabled for standard DOS, disabled for DOS/BASICA. | |
|
I/O ADDRESS MAP SELECT | |
|
IRQ |
SW1/8 |
|
Primary |
Off |
|
Secondary |
On |
