SUNIX CO., LTD.
SUN-6309HT (EX-4082)
|
Card Type |
Serial/Parallel card |
|
Chipset |
Startech/ST-16C552, ST78C34 |
|
Maximum Onboard Memory |
N/A |
|
I/O Options |
Parallel ports (2), serial ports (2) |
|
Data Bus |
16-bit ISA |
|
Floppy drives supported |
N/A |
|

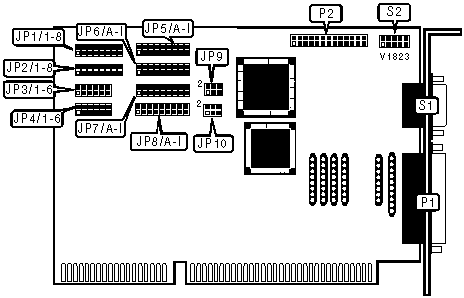

CONNECTIONS | |||
|
Function |
Location |
Function |
Location |
|
25-pin parallel port 1 |
P1 |
9-pin serial port 1 |
S1 |
|
26-pin parallel port 2 |
P2 |
10-pin serial port 2 |
S2 |
|
SERIAL PORT 1 ADDRESS SELECTION | |||||||||
|
COM |
JP1/1 |
JP1/2 |
JP1/3 |
JP1/4 |
JP1/5 |
JP1/6 |
JP1/7 |
JP1/8 | |
| » |
COM1(3F8h) |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
COM2(2F8h) |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
COM3(3E8h) |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
COM4(2E8h) |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
COM5(3F0h) |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
COM6(3E0h) |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
COM7(2E0h) |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
COM8(260h) |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
SERIAL PORT 2 ADDRESS SELECTION | |||||||||
|
COM |
JP2/1 |
JP2/2 |
JP2/3 |
JP2/4 |
JP2/5 |
JP2/6 |
JP2/7 |
JP2/8 | |
|
COM1(3F8h) |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
COM2(2F8h) |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
COM3(3E8h) |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
COM4(2E8h) |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
COM5(3F0h) |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
COM6(3E0h) |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
COM7(2E0h) |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
COM8(260h) |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT 1 ADDRESS SELECTION | |||||||
|
LPT |
JP3/1 |
JP3/2 |
JP3/3 |
JP3/4 |
JP3/5 |
JP3/6 | |
| » |
LPT1(3BCh) |
Closed |
Open |
Open |
Open |
Open |
Open |
|
LPT2(378h) |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
LPT3(278h) |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
LPT4(268h) |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
LPT5(27Ch) |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
LPT6(26Ch) |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT 2 ADDRESS SELECTION | |||||||
|
LPT |
JP4/1 |
JP4/2 |
JP4/3 |
JP4/4 |
JP4/5 |
JP4/6 | |
|
LPT1(3BCh) |
Closed |
Open |
Open |
Open |
Open |
Open | |
| » |
LPT2(378h) |
Open |
Closed |
Open |
Open |
Open |
Open |
|
LPT3(278h) |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
LPT4(268h) |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
LPT5(27Ch) |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
LPT6(26Ch) |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
SERIAL PORT 1 INTERRUPT SELECTION | ||||||||||
|
IRQ |
JP5/A |
JP5/B |
JP5/C |
JP5/D |
JP5/E |
JP5/F |
JP5/G |
JP5/H |
JP5/I | |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
SERIAL PORT 2 INTERRUPT SELECTION | ||||||||||
|
IRQ |
JP6/A |
JP6/B |
JP6/C |
JP6/D |
JP6/E |
JP6/F |
JP6/G |
JP6/H |
JP6/I | |
| » |
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT 1 INTERRUPT SELECTION | ||||||||||
|
IRQ |
JP7/A |
JP7/B |
JP7/C |
JP7/D |
JP7/E |
JP7/F |
JP7/G |
JP7/H |
JP7/I | |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ9 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT 2 INTERRUPT SELECTION | ||||||||||
|
IRQ |
JP8/A |
JP8/B |
JP8/C |
JP8/D |
JP8/E |
JP8/F |
JP8/G |
JP8/H |
JP8/I | |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
DMA CHANNEL SELECTION | ||
|
Channel |
JP9 |
JP10 |
|
0 |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
1 |
Pins 3 & 4 closed |
Pins 3 & 4 closed |
|
3 |
Pins 5 & 6 closed |
Pins 5 & 6 closed |
