SUNIX CO., LTD.
SUN-6334/1 (EX-4002)
|
Card Type |
Parallel card |
|
Chip Set |
ST-78C34 |
|
Maximum Onboard Memory |
None |
|
I/O Options |
Parallel port |
|
Data Bus |
16-bit ISA |
|
Floppy drives supported |
None |
|

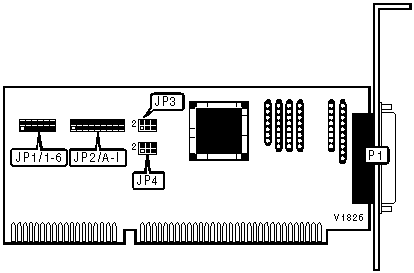

CONNECTIONS | |
|
Function |
Location |
|
25-pin parallel port 1 |
P1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
JP3 |
5 & 6 closed |
| » |
Factory configured - do not alter |
JP4 |
5 & 6 closed |
|
Note: JP3 & JP4 are set for the DMA selection but are not used in this card. | |||
|
PARALLEL PORT 1 ADDRESS SELECTION | |||||||
|
LPT |
JP1/1 |
JP1/2 |
JP1/3 |
JP1/4 |
JP1/5 |
JP1/6 | |
| » |
LPT1(3BCh) |
Closed |
Open |
Open |
Open |
Open |
Open |
|
LPT2(378h) |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
LPT3(278h) |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
LPT4(268h) |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
LPT5(27Ch) |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
LPT6(26Ch) |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
PARALLEL PORT 1 INTERRUPT SELECTION | ||||||||||
|
IRQ |
JP2/A |
JP2/B |
JP2/C |
JP2/D |
JP2/E |
JP2/F |
JP2/G |
JP2/H |
JP2/I | |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ9 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
