ZENITH DATA SYSTEMS
Z-515
|
Card Type |
Memory card |
|
Maximum Onboard Memory |
4MB DRAM |
|
Data Bus |
16-bit ISA |
|
Card Size |
Full-length, full-height card |
|

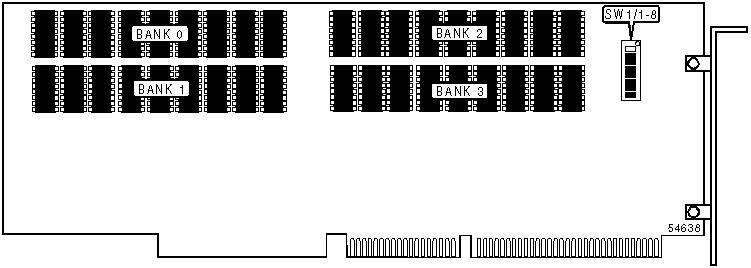

USER CONFIGURABLE SETTINGS | ||
|
Function |
Label |
Position |
|
EMS enabled |
SW1/3 |
On |
|
EMS disabled |
SW1/3 |
Off |
|
Base system memory = 512KB |
SW1/4 |
Off |
|
Base system memory = 640KB |
SW1/4 |
On |
|
MEMORY BOARD NUMBER SELECTION | ||
|
Board number |
SW1/1 |
SW1/2 |
|
0 |
On |
On |
|
1 |
On |
Off |
|
2 |
Off |
On |
|
3 |
Off |
Off |
|
BASE ADDRESS EMS ENABLED SELECTION | ||||
|
Memory block |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
0 |
On |
On |
On |
On |
|
2 |
On |
Off |
On |
On |
|
4 |
On |
On |
Off |
On |
|
6 |
On |
Off |
Off |
On |
|
8 |
On |
On |
On |
Off |
|
10 |
On |
Off |
On |
Off |
|
12 |
On |
On |
Off |
Off |
|
14 |
On |
Off |
Off |
Off |
