AUVA COMPUTER, INC.
TXM10-II (M8031)/TXM8-III (M8021)
|
Processor |
8088 |
|
Processor Speed |
8/10MHz |
|
Chip Set |
None |
|
Max. Onboard DRAM |
1MB |
|
Cache |
None |
|
BIOS |
Phoenix |
|
Dimensions |
304mm x 215mm |
|
I/O Options |
None |
|
NPU Options |
8087 |
|

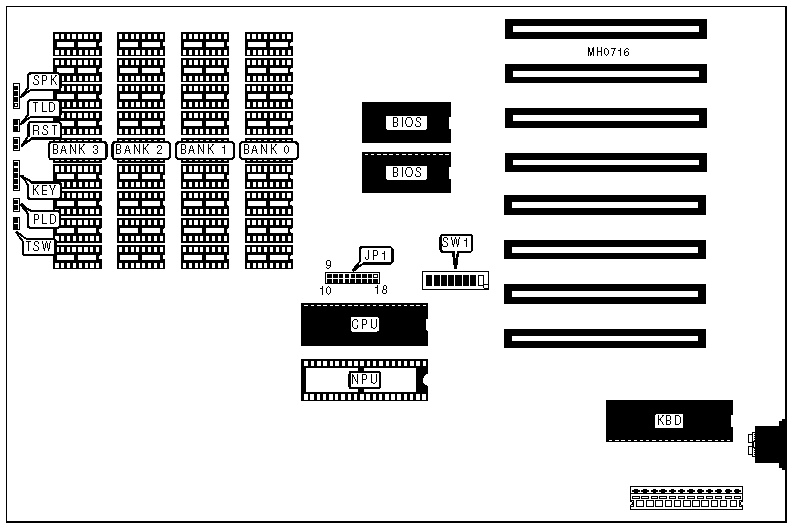

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Keylock |
KEY |
Speaker |
SPK |
|
Power LED |
PLD |
Turbo LED |
TLD |
|
Reset switch |
RST |
Turbo switch |
TSW |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
SW1 |
Position | |
| » |
Factory configured - do not alter |
SW1/1 |
Off |
| » |
NPU disabled |
SW1/2 |
On |
|
NPU enabled |
SW1/2 |
Off | |
| » |
Factory configured - do not alter |
SW1/3 |
Off |
| » |
Factory configured - do not alter |
SW1/4 |
Off |
|
DRAM CONFIGURATION | ||||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
Bank 3 |
|
256KB |
(9) 4164 |
(9) 4164 |
(9) 4164 |
(9) 4164 |
|
448KB |
(9) 41256 |
(9) 4164 |
(9) 4164 |
(9) 4164 |
|
640KB |
(9) 41256 |
(9) 41256 |
(9) 4164 |
(9) 4164 |
|
1MB |
(9) 41256 |
(9) 41256 |
(9) 41256 |
(9) 41256 |
|
DRAM JUMPER CONFIGURATION | ||
|
Size |
JP1/pins 8 & 11 |
JP1/pins 9 & 10 |
|
256KB |
Closed |
Closed |
|
448KB |
Open |
Closed |
|
640KB |
Closed |
Open |
|
1MB |
Open |
Open |
|
FLOPPY DRIVE CONFIGURATION | ||
|
Drives installed |
SW1/7 |
SW1/8 |
|
1 |
On |
On |
|
2 |
Off |
On |
|
3 |
On |
Off |
|
4 |
Off |
Off |
|
MONITOR CONFIGURATION | ||
|
Type |
SW1/5 |
SW1/6 |
|
Monochrome |
Off |
Off |
|
40 x 20 color |
Off |
On |
|
80 x 25 color |
On |
Off |
|
EGA |
On |
On |
